PLC數據通訊通常都是通過RS485有線方式進行的，如果通訊距離較遠，布設通信線是非常麻煩的。在很多場合，例如一個廠區車間的DCS系統，當監控點較多時，監控點與DCS中心之間如果采用布線形式，投入成本高、施工難度大、系統缺乏靈活性，而且有些環境根本不可能布線。
所以，采用無線通訊是這一問題的最佳選擇。它可用于代替有線RS485及RS232，實現數字信號的無線傳輸。給PLC增加無線RS485通信模塊，直接代替了RS485線，不用設置，將有線變成無線方式,使用非常簡單，通信距離在20公里范圍內都可以穩定通訊。
下面，給大家舉例4種典型的西門子PLC無線通信實現方法：
方案1. 主PLC與遠程分布的多個PLC之間無線通訊
支持西門子S7200 PLC/S7300 PLC/S7400 PLC/三菱FX PLC/歐姆龍PLC/臺達PLC等PLC之間的無線通信。
常見的應用是:2臺S7-200smart PLC之間的主從MODBUS無線通訊,3臺以上S7-200smart PLC之間的主從MODBUS無線通訊。
針對兩臺以及三臺以上PLC之間的的無線MODBUS協議數據的傳輸，組成一點(主機)對多點(從機)的無線PLC測控網絡，其中一臺S7-200smart作為主機，從機根據編號不同可以增加到255個，PLC無需編程即可實現PLC之間的通訊。

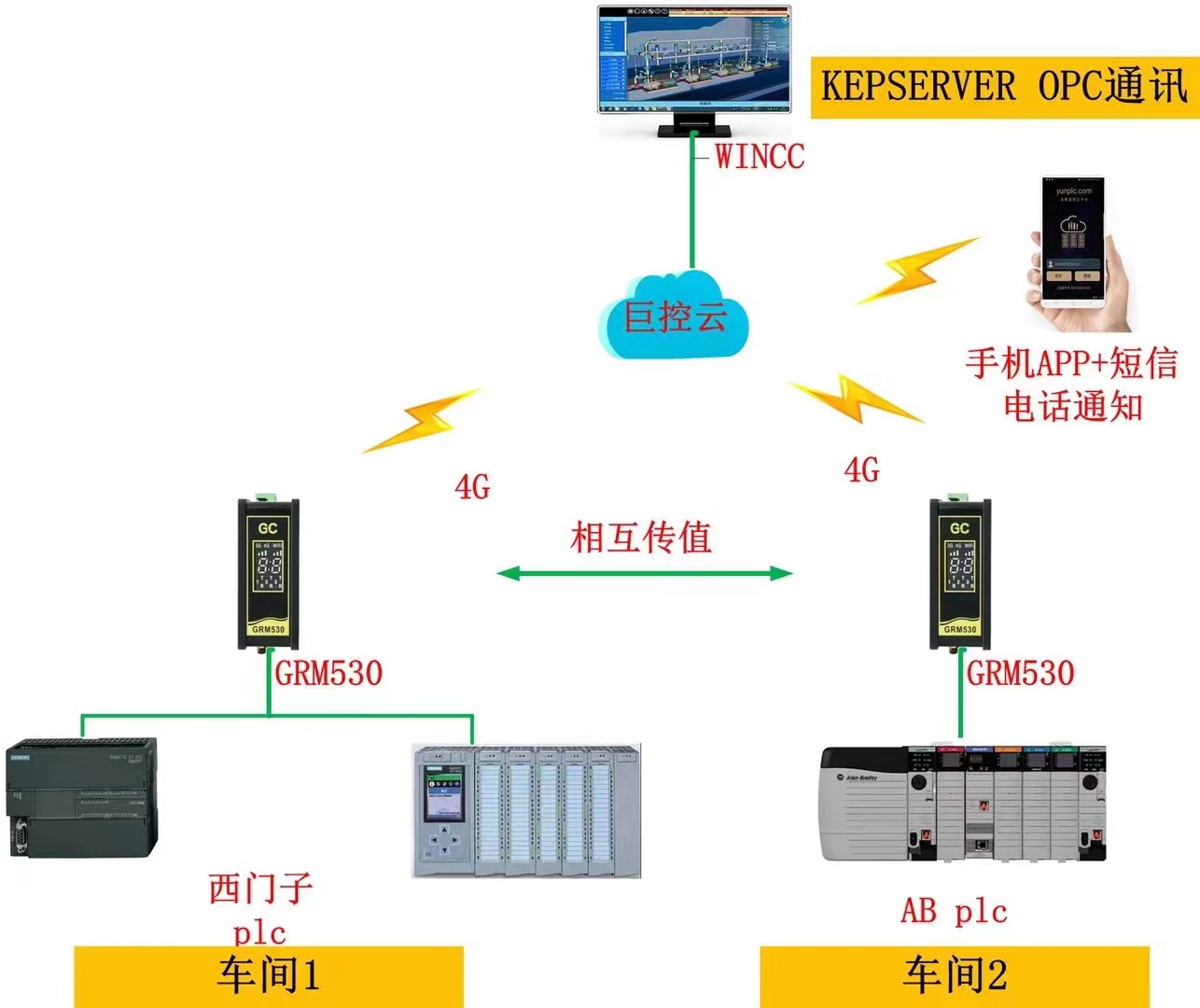

PLC之間無線通訊系統圖見下圖：
方案2. 工控機組態軟件與遠程 PLC無線通訊
支持組態王、力控、MCGS昆侖通態、Wincc 等主流組態軟件與西門子S7-200 smartPLC/三菱PLC/歐姆龍PLC等PLC之間的無線通信，符合無線PPI，無線MODBUS協議的S7-200smart通信。
在實際系統中，中心計算機一般放置在控制室，而PLC安裝在現場車間，二者之間距離往往從幾十米到幾千米。如果布線的話，需要挖溝施工，比較麻煩，這種情況下比較適合采用無線通信方式。
組態軟件和PLC之間無線通訊系統圖見下圖：
方案3. 觸摸屏與遠程 PLC無線通訊
支持 Smart700lE/smart1000IE 觸摸屏，威綸觸摸屏、步科觸摸屏、Autoface 觸摸屏、MCGS觸摸屏等各類人機界面觸摸屏與西門子PLC之間無線通信。
觸摸屏和PLC之間無線通訊系統圖見下圖：
方案4. 傳感器、儀表與遠程PLC/PC無線通訊
主站可以采集遠程從站的開關或模擬數據，從站可以采集儀表、傳感器、泵閥、繼電器等數字量、模擬量信號。
RS485無線組網通訊系統圖見下圖：
