我是初學PLC者，我有一個舊的PLC，，想自己學習一下，現在遇到一個問題，請各位師傅指教一下，我現在編程一個正反轉梯形圖，我按X1，，Y1就動作（有電自鎖）外面Y1也有輸出，但我按X2，只是顯示X2有動作，但Y2沒動作，外面也沒動作，，請各位師傅指教一個，這個是什么問題？？在此感謝

你這個一個啟動后如要啟動另外一個必須停止那個已經啟動的才可以啟動另一個

第七個Y1你設置的是常閉觸點，當Y1自鎖之后，就一直是斷開狀態，所以你按X2 Y2也是不通的，當然就不能動作。把Y1改為常開觸點

我也是新手，不對之處請老鳥指正

是在按下X1，Y1有輸出的情況下，再按的X2嗎？如果是這樣Y2沒輸出，那是正確的Y1、Y2互鎖了的。如果沒按下X1，在按下X2時就要看Y2的輸出指示燈亮沒有，如果亮那就是Y2的輸出點壞了。你可以換一個輸出點試試。

你第一個Y1OUT（正轉）得電后你可以理解為繼電器得電閉合了，那么在Y2前面的Y1常閉觸點就變常開了吧？！那你要Y2得電前提是要Y1沒有電了它所有的觸點就得恢復原始狀態？？那你在沒有停止Y1的情況下按X2要啟動Y2（反轉）能啟動了的話那你就可以看到什么？？？？？

1你自己都說這是一個正反轉！
2那Y1有電了那Y2能有電嗎？
3如果能兩個同時得電你想過結果了嗎？（前提是正反轉）
4.那以上條件你想明白了的話！那你按X1后Y1得電，得電后它所有的常開觸點變閉合了常閉觸點就變開了，那Y2的前面你有Y1的互鎖Y2能得電嗎？！

老兄  互鎖不對吧

1樓正確；

引用

引用第8樓hjjjq于2012-11-18 15:34發表的  :
老兄  互鎖不對吧

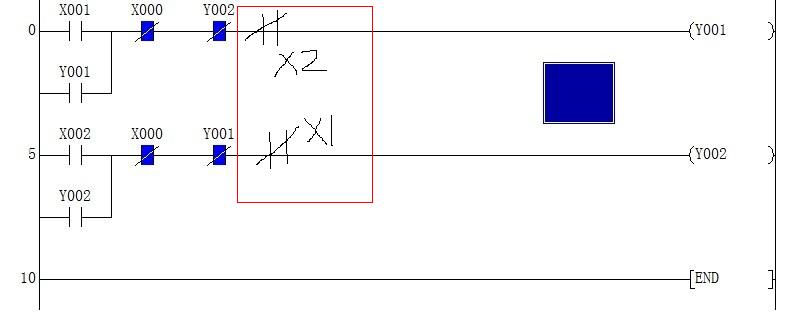

把2個啟動按鈕加進去就好了

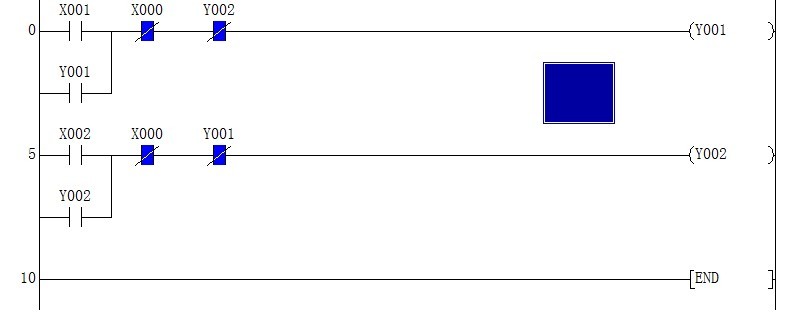

請看此圖

Y1 把Y2給互鎖了。Y2肯定不會得電的。
9樓方法正解
