基于U盤的單片機海量存儲方案
隨著Flash Memory非易失存儲技術的發展，基于USB接口的閃存即U盤現已得到廣泛應用。從理論上講，以U盤作為便攜式采集存儲系統的存儲載體完全能夠滿足長時間采集海量數據的要求。但目前所面臨的問題是，U盤主要應用于PC機系統中。以單片機等微處理器為核心的嵌入式系統的應用中，尚缺少與U盤的直接接口技術。因此將單片機技術與U盤存儲技術兩者結合起來，利用單片機直接讀寫U盤，并通過總線方式與嵌入式系統的其它部分實現命令和數據的通信，從而實現便攜儀器或者嵌入式系統的外掛式海量存儲，具有廣闊的應用前景。
采用單片機直接控制讀寫U盤，關鍵在于USB-HOST技術的實現，即單片機作為USB主機系統。USB系統包括兩部分：USB主機和USB外設，它們組合在一起就構成了完整的USB系統。USB的拓?fù)浣Y(jié)構中居于核心地位的是Host（也稱為主機），任何一次USB的數據傳輸都必須由主機來發起和控制，所有的USB外設都只能和主機建立連接，任何兩個外設之間或是兩個主機之間無法直接通信。
采用西安達泰電子設計的U盤讀寫模塊可以避開復雜的USB協議，通過標準串口或者高速SPI口，非常簡單快速地實現儀器設備的海量存儲。該模塊已經經過5年市場運行，使用簡單，性能可靠，產品由最初的USB118A升級為USB118AD。

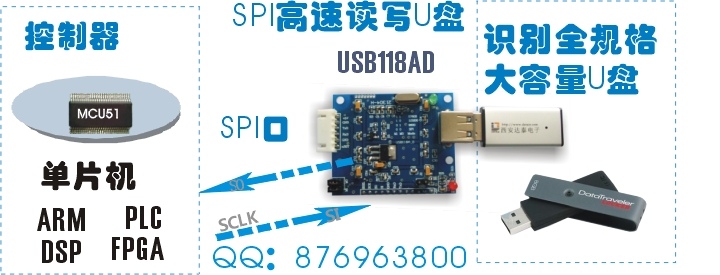

USB118AD模塊作為嵌入式的USB主機控制器，功能模塊框圖如圖所示。


    只要將USB118AD模塊嵌入到用戶系統中，用系統的主控單片機串口或者SPI口與USB118AD模塊的通信接口連接，將外接U盤的USB插座引到設備殼體上，用戶就可以非常方便的通過普通U盤實現儀器或設備數據的海量存儲。
