該機電源指示燈亮，聲音正常。懷疑場電路有問題，如下圖，測得場電路集成塊TDA8177F的1－7腳電壓分別是0.8V，13.9V，42.1V，14.4V，3.4V，13V，0.8V。這樣開機20多分鐘后，再次三無，電源指
示燈亮。
    該機是被人維修過的，原來的故障是電視關機后電源插頭沒拔結果遭雷擊后三無，且當時指示燈不
亮，機主叫人維修時更換了行輸出D2901（用D2553代替），更換了場電路集成塊TDA8177F，更換了主控
VCT 3801A C4,還換了什么我不太清楚，看痕跡可能還換了消磁電阻，我接手維修時是彩電上半部有圖下半部黑屏，電源指示燈亮（不過是黃色的，我記得原來如果正常的話是紅色的），聲音正常。現在也是三無了，該如何維修？

電路圖在此處下載：
http://www.bjjdwx.com/e/DownSys/DownSoft/?classid=407&id=5697&pathid=0


討厭的百度，今天顯示“該圖片僅限百度用戶內部交流使用”！

雷擊機，此故障多為CPU壞

第四腳電壓不對，負電源端怎么是正電壓！
應該是 -12V～ -14V左右
查開關電源側電解電容：C945電壓，如果沒有，則可能是電阻R911壞了，或是二極管壞了，如果有，是電容到集成塊間的電路有斷路。

我估計是電阻R911開路了，沒有 -12V。

感謝網友的解答。

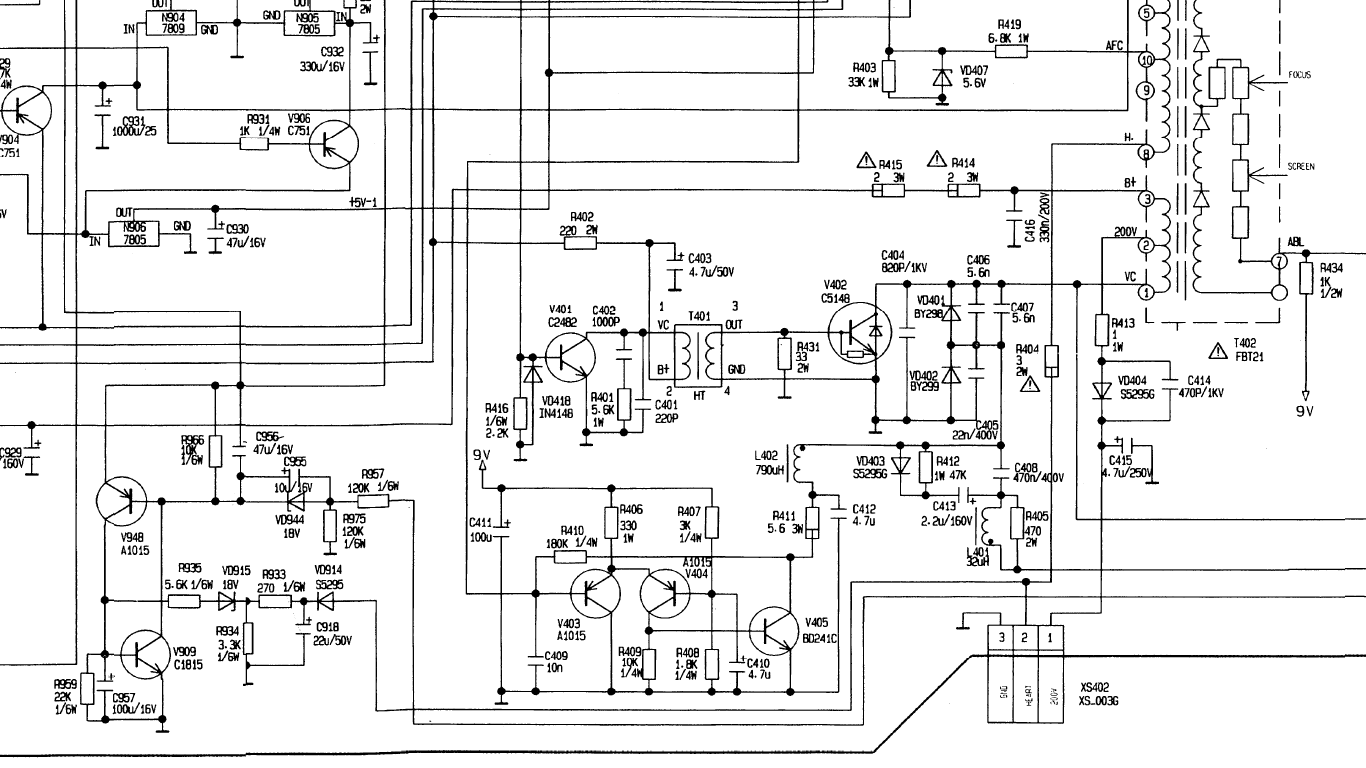

    今天再次檢查，發現行管V402（圖中C5148）D2553的b、e直流電壓為0V，c為143V，又是行管燒壞了（拆下測量發現b-e擊穿)。雖然開機只有40秒，CPU      VCT 3801A C4的表面溫度竟達68度！立即關機。
現在準備更換CPU和行管再看看。
    屢燒行管的原因是什么呢？（上圖可點擊放大）
    指示燈的顏色是紅色的和黃色的有什么區別嗎？

感謝meipingboy 的支持，4腳電壓是我少寫了一個“－”號。再次測量證實有－13V，R911是正常的。

燒行管原因就過流過壓，詳細檢查下吧，高壓包也要看看

還有行激勵

潛伏的高手不少呀!

樓主修好沒有

       行管C極電壓高了，高于正常值是易燒行管的原因之一。測C927兩端電壓正常否（135V）？

根據你的描述，故障應該在場輸出和場偏轉線圈范圍。現在是三無應該先查供電電源。
