學童66
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 480 分
在線時間: 2(小時)
注冊時間: 2016-11-15
最后登錄: 2021-04-27
查看學童66的 主題 / 回貼
樓主  發表于: 2016-12-02 09:48
各位大神,初學者這廂有禮了。使用FX2N-16MT的PLC連接一個步進電機控制器再去控制一個步進電機。求教接線問題。電機上的線本來就插好的,關鍵是控制器和PLC的接線。指導CLK是脈沖信號,這個接PLC的Y0口嗎?DIR方向口接Y2或者別的嗎?FREE空著不接嗎?+5V接外接電源,板子供電接12-24V?哪負極怎么接?PLC的COM怎么接?PLC的輸出電源怎么接?請教了?
hmilydyk
自動化設計改造是我的職業也是我的愛好
級別: 家園常客
精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的 主題 / 回貼
1樓  發表于: 2016-12-02 10:03
脈沖信號接 Y口
DIR方向也是接Y 口

以上具體接Y?是看自己程序定義

FREE接或者不接看你用法,是電機要不要停車鎖住

其他控制器上電源部分,自己看對應控制起的說明書即可
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2321 個
工控威望: 2555 點
下載積分: 11817 分
在線時間: 922(小時)
注冊時間: 2008-11-12
最后登錄: 2025-07-04
查看泰山之石的 主題 / 回貼
2樓  發表于: 2016-12-02 11:28
FX2N沒有脈沖輸出,不能控制步進電機
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2866 個
工控威望: 3638 點
下載積分: 3560 分
在線時間: 3825(小時)
注冊時間: 2007-11-04
最后登錄: 2025-07-05
查看tingfenghu的 主題 / 回貼
3樓  發表于: 2016-12-02 12:11
FX2N只有10KHz脈沖,大部分定位指令都不支持.
二手PLC,觸摸屏,伺服驅動,各類氣動設備
http://shop58129605.taobao.com/
學童66
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 480 分
在線時間: 2(小時)
注冊時間: 2016-11-15
最后登錄: 2021-04-27
查看學童66的 主題 / 回貼
4樓  發表于: 2016-12-04 11:57

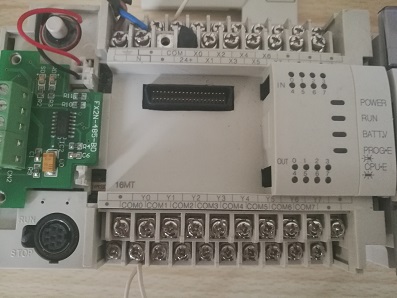

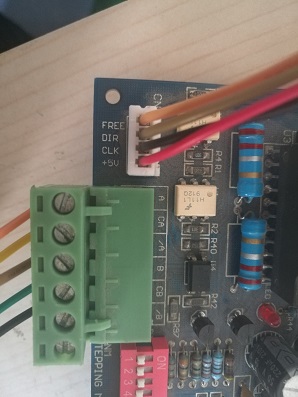

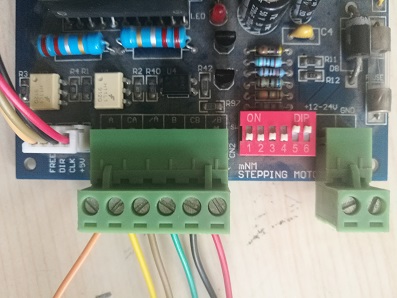

圖片:
圖片:
圖片:
請教1樓具體接線問題,脈沖口Y0,控制口Y2
