樓主  發表于: 2016-10-07 14:20

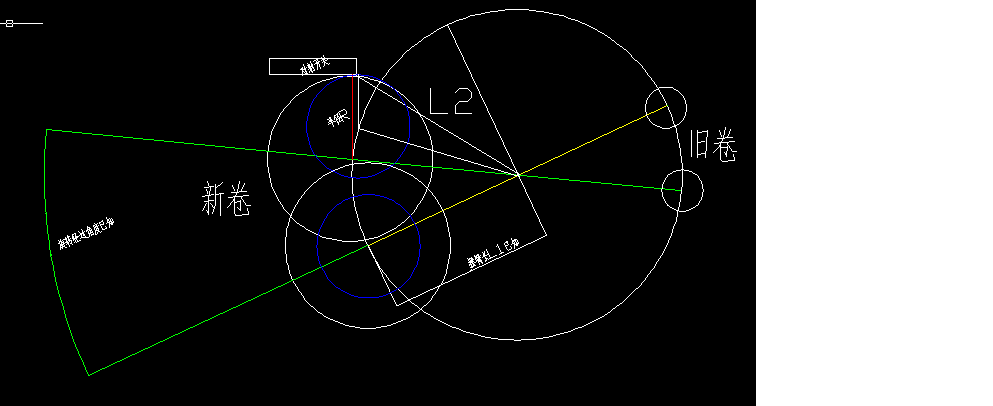

圖片:
現有一臺復合機程序需要改進,放卷換卷需要自動測量卷徑,通過平衡位和對射光電來計算新卷直徑,但一直沒有找到好的公式來計算,有哪位高手有著方面的經驗忘賜教
[ 此帖被gwm422在2016-10-11 09:07重新編輯 ]
gwm422
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 193 點
下載積分: 2759 分
在線時間: 927(小時)
注冊時間: 2013-02-18
最后登錄: 2025-07-05
查看gwm422的 主題 / 回貼
1樓  發表于: 2016-10-08 10:19
么有哪位高手知道嗎?
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1959 個
工控威望: 2221 點
下載積分: 2961 分
在線時間: 2366(小時)
注冊時間: 2009-08-21
最后登錄: 2025-07-07
查看eledesigner的 主題 / 回貼
2樓  發表于: 2016-10-08 10:59
兄臺哪里的,交流一下
樓主留言:
武漢的
交流交流
lqc2856
級別: 略有小成
精華主題: 0
發帖數量: 185 個
工控威望: 423 點
下載積分: 3395 分
在線時間: 160(小時)
注冊時間: 2009-12-23
最后登錄: 2023-04-08
查看lqc2856的 主題 / 回貼
3樓  發表于: 2016-10-08 11:20
放卷很少計算卷徑吧 用全自動張力控制試試
樓主留言:
不停機接料需要算初始卷徑的
wshyzq
級別: 家園常客
精華主題: 0
發帖數量: 198 個
工控威望: 802 點
下載積分: 21619 分
在線時間: 281(小時)
注冊時間: 2016-05-31
最后登錄: 2025-07-07
查看wshyzq的 主題 / 回貼
4樓  發表于: 2016-10-08 12:35
不懂 ,給普及普及吧
apei2014
工控的世界,我不懂
級別: 論壇先鋒
精華主題: 0
發帖數量: 1206 個
工控威望: 1851 點
下載積分: 81241 分
在線時間: 537(小時)
注冊時間: 2016-08-15
最后登錄: 2025-07-07
查看apei2014的 主題 / 回貼
5樓  發表于: 2016-10-08 20:40
引用
引用第3樓lqc2856于2016-10-08 11:20發表的  :
放卷很少計算卷徑吧 用全自動張力控制試試

放卷的話,初始卷徑不是固定的嗎,直接賦值就好了,卷徑不用計算,用張力控制器控制就好了
東隅已逝,桑榆非晚。
liujinyang
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 150 點
下載積分: 1928 分
在線時間: 33(小時)
注冊時間: 2015-10-10
最后登錄: 2021-04-27
查看liujinyang的 主題 / 回貼
6樓  發表于: 2016-10-08 22:46
自動測量計算結果分區間補償。北人的是這么做的。
要不手動測量結果直接在人機上修改。
vdadiv
級別: 略有小成
精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 71829 分
在線時間: 269(小時)
注冊時間: 2013-03-31
最后登錄: 2025-07-07
查看vdadiv的 主題 / 回貼
7樓  發表于: 2016-10-08 23:38
需要的數據:
1:線速度=M/min
2:放卷部,轉/min
線速度=(直徑xπ) x (放卷轉數/min)
我的作法:
1:在放卷處安裝了一個近接開關,作為偵測每轉一圈的信號
2:在主驅動處安裝一個編碼器,來偵測線速度,並算出編碼器每轉移動的距離
3:在plc中高速讀取編碼器,抓取近接開關上微分做歸零,下微分做編碼器讀取值搬移,並計算捲徑.
放卷卷徑愈來愈小,轉速會愈來愈快,近接開關信號的讀取,我也是用高速計數器讀取的
樓主留言:
我準備先要測量出新卷的直徑 然后再算同步速度
liujinyang
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 150 點
下載積分: 1928 分
在線時間: 33(小時)
注冊時間: 2015-10-10
最后登錄: 2021-04-27
查看liujinyang的 主題 / 回貼
8樓  發表于: 2016-10-09 06:38
引用
引用第7樓vdadiv于2016-10-08 23:38發表的  :
需要的數據:
1:線速度=M/min
2:放卷部,轉/min
線速度=(直徑xπ) x (放卷轉數/min)
我的作法:
.......

樓主的需求應該是通過計算新卷直徑來確定新卷的預驅動線速度,使其達到與舊卷的線速度同步,然后換卷。
固定數據有翻轉架軸心到檢測紅外的距離a,翻轉架到換卷軸的軸心距離b。
在翻轉架軸心安裝電位器或者編碼器,確定新卷到檢測紅外位置時的偏轉角度,與預設的翻轉架零位確定ab之間的夾角C。
通過余弦定理c^2=a^2+b^2-2abcosC,計算出新卷軸心到檢測紅外的距離,即新卷的半徑,乘以2就是新卷的直徑。
樓主留言:
夾角C不好算出來啊
zjdzfjc
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 98 點
下載積分: 676 分
在線時間: 0(小時)
注冊時間: 2016-10-09
最后登錄: 2021-07-21
查看zjdzfjc的 主題 / 回貼
9樓  發表于: 2016-10-09 11:19
聽你的說法還是不怎么明白,能否配上圖片,這樣方便我們這些初學者更明白,謝謝
樓主留言:
圖已上
luo76
級別: 論壇先鋒
精華主題: 0
發帖數量: 1562 個
工控威望: 1626 點
下載積分: 116873 分
在線時間: 632(小時)
注冊時間: 2008-09-06
最后登錄: 2025-07-06
查看luo76的 主題 / 回貼
10樓  發表于: 2016-10-09 11:59
卷徑計算不太好用,不同卷徑時就麻煩些,用張力控制器和檢測器配套比較好用,復合機改過很多,需要三菱張力的可聯系俺
zjdzfjc
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 98 點
下載積分: 676 分
在線時間: 0(小時)
注冊時間: 2016-10-09
最后登錄: 2021-07-21
查看zjdzfjc的 主題 / 回貼
11樓  發表于: 2016-10-09 16:23
能否配合一個示意圖,我們好知道計算方式?
樓主留言:
圖已上
  • «
