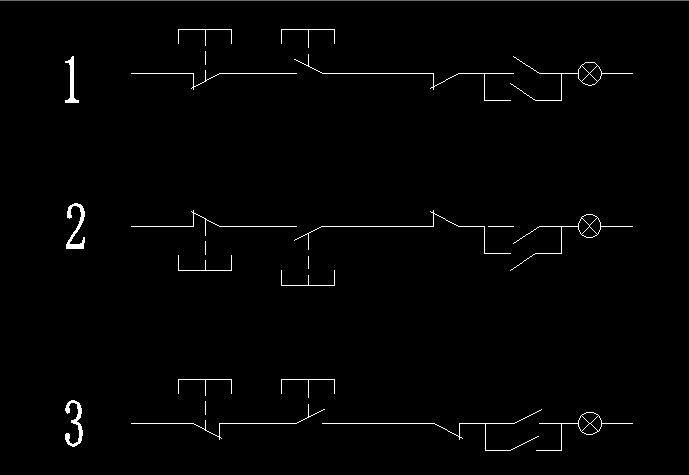

圖1是我自學畫法，沒經過專業學習也不知對不對。 圖2畫法是我看到中鐵局出的圖， 常開符號斜口向下面，啟停按扭也在下面，包括中鐵教科書也是這樣的。圖3 是在網上看到的動觸接點調過來。請問各位大師控制電路設計有什么標準規范， 如開關符號的連接，靜動觸點那邊放在前面，或者常開常閉開關向下還是向上。謝謝各位大師了

第三個好些

電氣設計用第二個，開關狀態都是處于自然安全狀態

等二個是看反了吧？會不會是拿反了圖紙？

要看你用啥畫圖軟件了！

見過的電路圖基本是第2種，但是要立起來，不是平躺的。

平躺第一種，立式第二種，第三種錯誤，為什么錯誤就想想閘刀開關的接法。

同意第1種，看起來比較順眼。

第2種

第二個規范，但是看著別扭。按鈕從下往上按，大家怎么看。

我記得國標電路圖符號，如果是上下畫，就是左邊開口是常開，右邊常閉。就是圖2立起來的樣子。

如果是水平畫，上邊是常開，下面是常閉。就是圖1的樣子。

2
