樓主  發表于: 2019-08-08 09:51

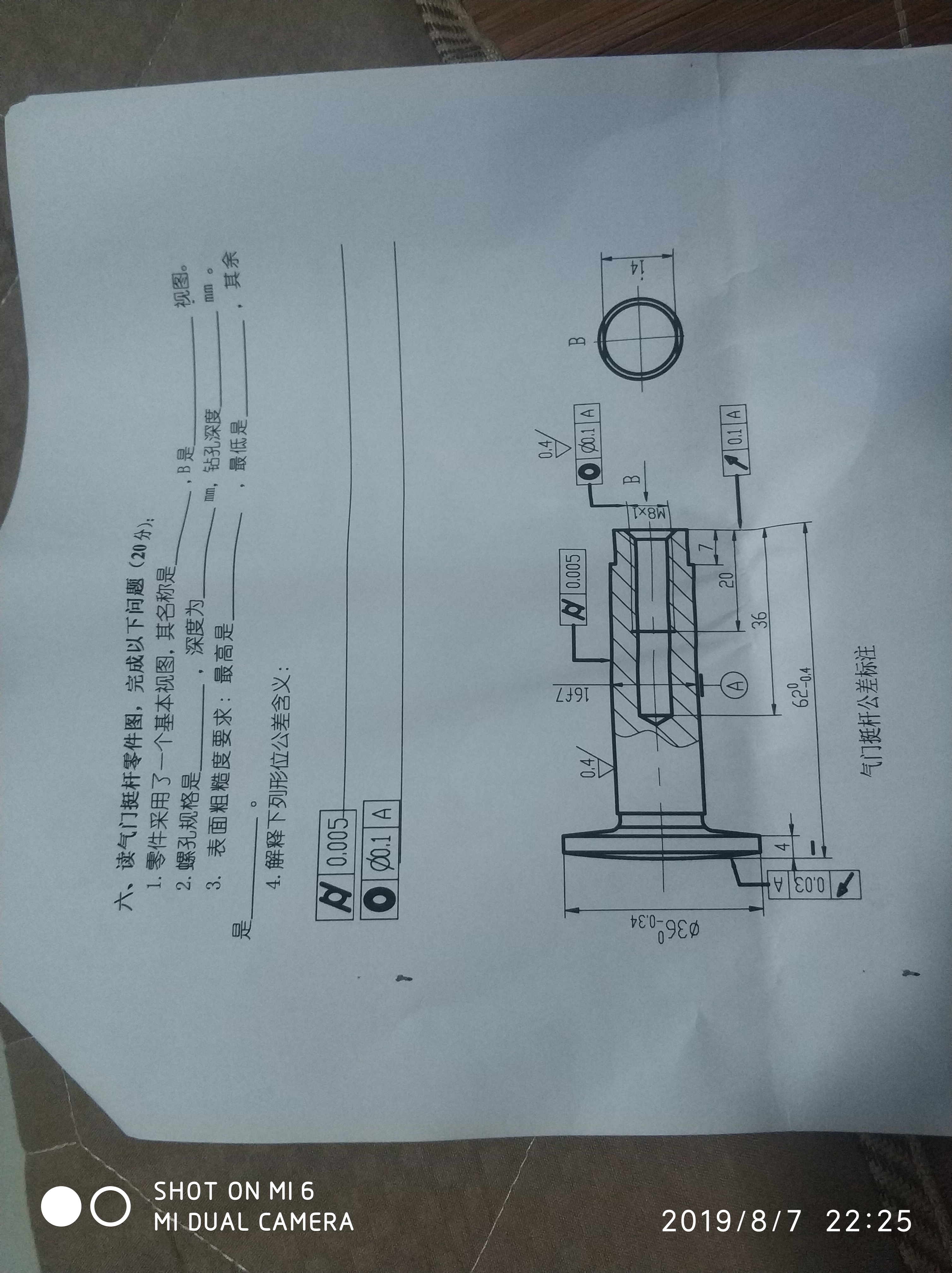

圖片：
這個不會做那個大神幫一下
東方花豬
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 8067 點
下載積分: 2060 分
在線時間: 764(小時)
注冊時間: 2009-12-17
最后登錄: 2025-06-17
查看東方花豬的 主題 / 回貼
1樓  發表于: 2019-08-08 10:01
這個論壇基本都是電氣選手，建議你發中國機械社區問問。
我試著說下，前視圖，上視圖，M8，20.粗糙度是三角那個，其他那幾個不清楚。一會給你傳本機械書，不行自己查查
拆二代
東方花豬
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 8067 點
下載積分: 2060 分
在線時間: 764(小時)
注冊時間: 2009-12-17
最后登錄: 2025-06-17
查看東方花豬的 主題 / 回貼
2樓  發表于: 2019-08-08 10:08
我手頭有一本德國機械手冊，100M，沒法傳，給你找到了鏈接，你自己去下載吧。
https://www.jxcad.com.cn/forum.php?mod=viewthread&tid=1422575&highlight=%B5%C2%B9%FA%BB%FA%D0%B5%CA%D6%B2%E1
拆二代
s600
學以致用，用以促學！
級別: 略有小成
精華主題: 0
發帖數量: 287 個
工控威望: 352 點
下載積分: 1401 分
在線時間: 439(小時)
注冊時間: 2008-10-23
最后登錄: 2024-01-24
查看s600的 主題 / 回貼
3樓  發表于: 2019-08-08 10:14
讓我看天書
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6809 個
工控威望: 38413 點
下載積分: 10441 分
在線時間: 9685(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-17
查看cvlsam的 主題 / 回貼
4樓  發表于: 2019-08-08 10:25
基本視圖么就是主視圖呀 ，B是右視圖。

這些不是機械設計考試基礎習題麼 ，技校生也能回答 。
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 615(小時)
注冊時間: 2012-08-23
最后登錄: 2025-06-17
查看1992sd的 主題 / 回貼
5樓  發表于: 2019-08-08 10:29
主視圖，向視圖；螺孔規格M8*1，深度20，鉆孔深度36。圖例有錯誤，16f7少了一個直徑符號。
ywx163
級別: 論壇先鋒

精華主題: 0
發帖數量: 1148 個
工控威望: 1321 點
下載積分: 187391 分
在線時間: 4009(小時)
注冊時間: 2007-05-05
最后登錄: 2025-06-17
查看ywx163的 主題 / 回貼
6樓  發表于: 2019-08-08 10:53
三角是表面粗造度最高0。4最低0.1
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1039 個
工控威望: 1862 點
下載積分: 291 分
在線時間: 1152(小時)
注冊時間: 2017-02-09
最后登錄: 2025-06-13
查看nightblueblu的 主題 / 回貼
7樓  發表于: 2019-08-08 10:54
主視圖，向視圖
M8×1,20,36
0.4，剩余兩空根據尺寸查表，一般3.2吧，實際出圖如果是其余粗糙度一般都是要說明的
圓度5個u,同軸度
細節需要查表，圖標注也不是很全面
[ 此帖被nightblueblu在2019-08-08 11:03重新編輯 ]
Your happiness is everything.
東方花豬
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 8067 點
下載積分: 2060 分
在線時間: 764(小時)
注冊時間: 2009-12-17
最后登錄: 2025-06-17
查看東方花豬的 主題 / 回貼
8樓  發表于: 2019-08-08 10:56
引用
引用第3樓s600于2019-08-08 10:14發表的  :
讓我看天書

都是中國字怎么是天書呢？聞道有先后，術業有專攻。費勁給你找基礎書，還說風涼話。你吃飯你媽教你了，非叫我咀嚼完喂你嘴里你直接吸下去才美，有發帖子上傳圖片的功夫，你百度搜搜什么含義不好嗎？
拆二代
s600
學以致用，用以促學！
級別: 略有小成
精華主題: 0
發帖數量: 287 個
工控威望: 352 點
下載積分: 1401 分
在線時間: 439(小時)
注冊時間: 2008-10-23
最后登錄: 2024-01-24
查看s600的 主題 / 回貼
9樓  發表于: 2019-08-08 11:05
     ，還是大神多
