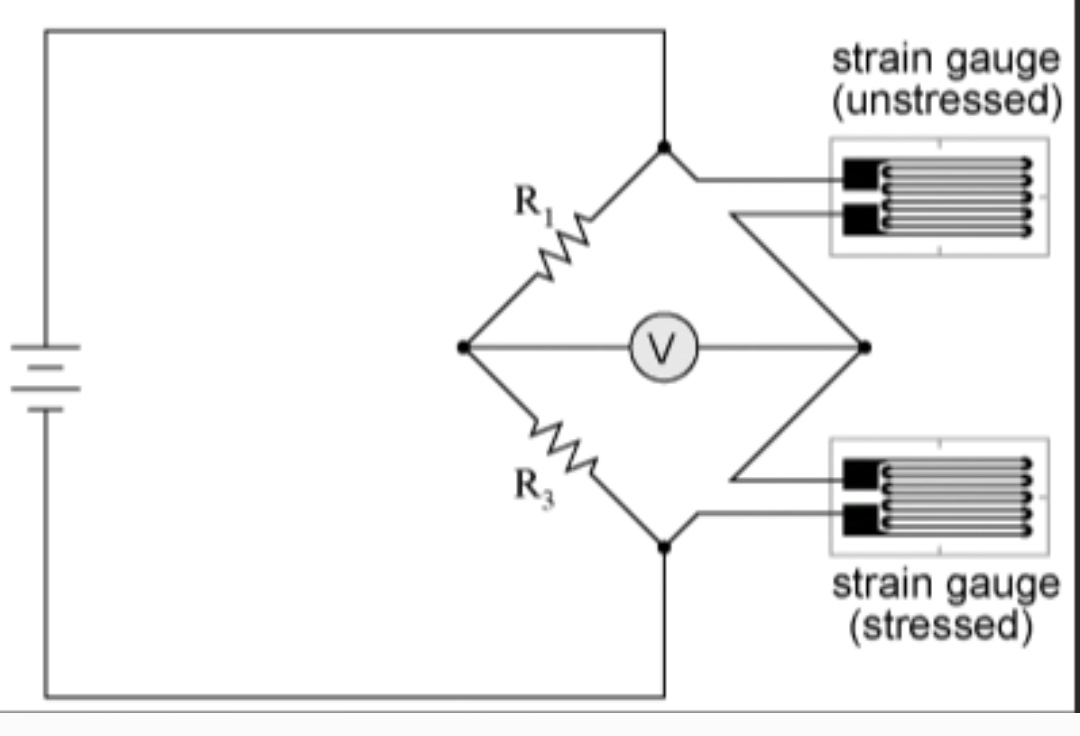

應變片變形電阻會變化，可以用此原理測量重量。但是溫度變化是一個變量，如果不消除，溫度同樣影響應變片的電阻，影響太大，就不能測量重量了。看圖，非常巧妙的，如同上下游的閘門，無論上游溫度變化產生的電阻如何變化，下游就一同變化，始終能消除溫度的影響。
就和電阻串聯分壓類似，環境溫度是同時在電阻上發生的，所以溫度帶來的影響就消除了。

惠斯通電橋電路在電子秤中的應用，是基于其能夠?qū)⑽锢砹孔兓�（如壓力、重量）轉化為電信號的特性。下面將詳細解釋惠斯通電橋電路在電子秤中的工作原理：

### 惠斯通電橋的基本原理

惠斯通電橋（Wheatstone bridge）是一種用于精確測量電阻的電路，由四個電阻組成，其中三個電阻的值是已知的，而第四個電阻是待測的。當電橋平衡時，即流過檢流計的電流為零，可以計算出未知電阻的值。電橋的平衡條件是：

\[ \frac{R_1}{R_2} = \frac{R_3}{R_x} \]

其中，\(R_1\) 和 \(R_2\) 是已知的精密電阻，\(R_3\) 是另一個已知電阻，而 \(R_x\) 是待測電阻。

### 在電子秤中的應用

在電子秤中，惠斯通電橋被用作傳感器，將重量或壓力的變化轉換為電信號。具體來說，電橋中的一個或多個電阻（通常稱為應變片）被設計成能夠隨外力作用而改變其電阻值。當電子秤受到負載時，應變片會因形變而改變電阻，導致電橋失去平衡，從而產生一個與負載大小成比例的電壓輸出。

### 電橋的不平衡狀態

當電橋不平衡時，即 \(R_x\) 的變化導致電橋兩側的電壓不相等，檢流計（或電壓表）將顯示一個非零的讀數。這個讀數與 \(R_x\) 的變化量成正比，因此可以通過測量這個電壓差來間接測量 \(R_x\) 的變化，進而推算出施加在電子秤上的重量。

### 電橋的類型

根據電橋中電阻變化的數量，惠斯通電橋可以分為單臂式、雙臂式和全橋式。在電子秤中，全橋式電橋更為常見，因?yàn)樗�能提供更高的靈敏度和更小的溫度影響。全橋式電橋中，所有四個電阻都是應變片，當受到相同的應力時，兩個電阻的電阻值增加，另外兩個電阻的電阻值減少，這種變化被電橋電路轉換為電壓信號。

### 信號處理

從惠斯通電橋輸出的電壓信號通常很微弱，需要通過放大器進行放大，然后通過模數轉換器（ADC）轉換為數字信號，以便微處理器或計算機進行進一步的處理和顯示。

### 總結

惠斯通電橋在電子秤中的應用，是通過將重量或壓力的變化轉化為電阻的變化，再將電阻的變化轉化為電壓信號，最終通過信號處理電路轉換為可讀的重量信息。這種設計不僅提高了測量的精度，還使得電子秤能夠適應各種不同的使用環境和需求。
