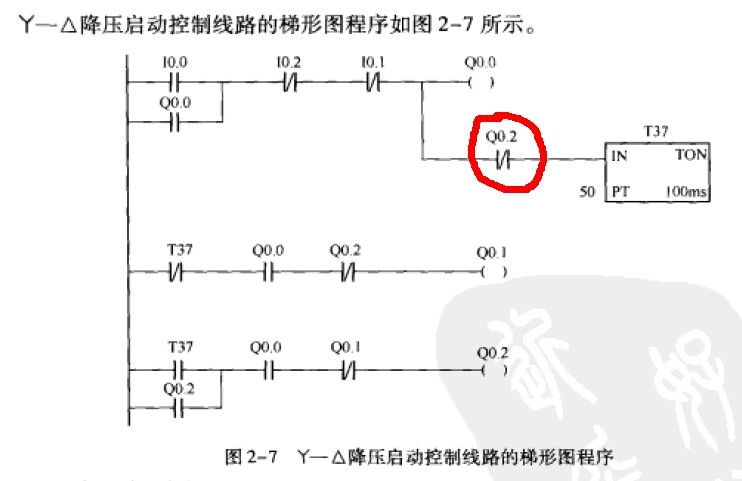

[]梯形圖如下，請教一下為什么需要我用紅色圓圈標記的那個常閉開關，我沒有使用那個開關在S7-200模擬器中運行正常。

就這段程序而講，有沒有這個接點，效果是一樣的，
T37在Q0.2=1后復位，這個T37的接點可能會在程序的其他地方用到，

這樣的星角啟動程序是很危險的，這段程序若用于實際，發生主干線短路事故的幾率非常大
因此這肯定不是一個完整的星角啟動程序，你只是摘出了一小段而已。

其實讀別人的程序很累，讀懂思想就可以了。

  你圈里的Q0.2不要的話，下面的Q0.2也不要了啊。個人建議：程序看經典的地方，別的地方自動過濾。

樓上的大師，這程序哪里危險，我看不出，求指教！

從程序可以看出 ，Q0.0是主接觸器,Q0.1是星，Q0.2是角，
說危險，Q0.1 Q0.2 沒有時差，也沒有確認手段
若發生Q0.1未釋放，Q0.2就吸和了，結果是啥？
當然可以用硬件線路互鎖來保證，但編寫程序要預想到一些特殊情況，其實解決起來也比較簡單

1可將Q0.1 釋放到Q0.2吸和加入500毫秒的時差，但若發生Q0.1所接的接觸器因過流粘死不釋放，還是會發生短路現象。
2或把兩個接觸器的輔助觸點引至輸入點，將程序中第二行和第三行的虛擬接觸器觸點變成實際的觸點反饋。

另外個小毛病就是，星接觸器容量通常小于主接觸器，程序使主接觸器與星接觸器同時吸和，星接觸器是帶載吸和，壽命會大大縮短
星角啟動過程應該是：
啟動信號－－封芯吸合－－主接觸吸和－－延遲－－封芯釋放－－封角吸合




這段程序看似和樓主的程序沒什么區別，其實每個接觸器的動作都有50－300毫秒的延遲，容量大的接觸器會延遲長些

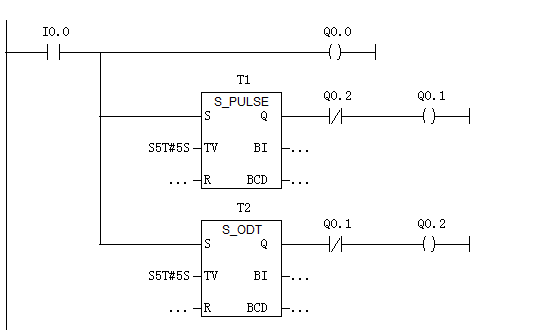

一步到位，看看如何

這個程序?qū)嶋H上大家都知道是從繼電器控制的電路中，按原樣移植過來的。
其目的是想在星-三角啟動完畢后，停止定時器的工作（延長使用壽命為主）。但是在PLC編程而言，這個定時器在啟動完畢后是否工作沒有實際的意義。
大家在有關轉換時的時間實際上在程序中討論，只是增加了這個控制的理念。關鍵是必須在外部輸出端子后添加實際的接觸器觸點互鎖，或者直接使用星-三角專用接觸器（帶機械互鎖的那種）
