工控人家園 西門子工控論壇 西門子S7-1200 I/O信號如何排列

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 385 個
工控威望: 1787 點
下載積分: 978 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-05-18
查看peilei1031的主題 / 回貼

樓主發表于: 2017-05-28 15:18

只看樓主 | 小中大

我選擇的CPU1214C 共有14個輸入信號，10個輸出信號

排列是 I0.0~I0.7 I1.1~I1.5 這樣排列對不對？

下一個輸入模塊是從 I2.0開始嗎？

望前輩不吝賜教！

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6809 個
工控威望: 38413 點
下載積分: 10451 分
在線時間: 9685(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-18
查看cvlsam的主題 / 回貼

1樓發表于: 2017-05-28 15:56

只看該作者 | 小中大

引用
引用樓主peilei1031于2017-05-28 15:18發表的西門子S7-1200 I/O信號如何排列 :
我選擇的CPU1214C 共有14個輸入信號，10個輸出信號

排列是 I0.0~I0.7 I1.1~I1.5 這樣排列對不對？

下一個輸入模塊是從 I2.0開始嗎？
.......

使用博圖軟件你無需去考慮這個問題。

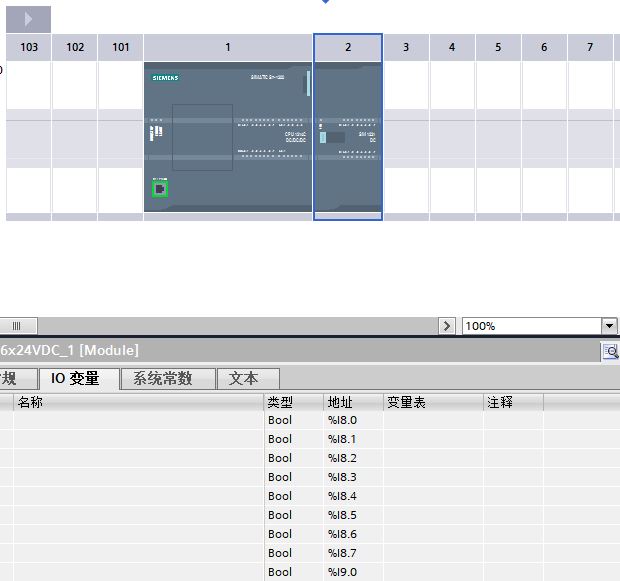

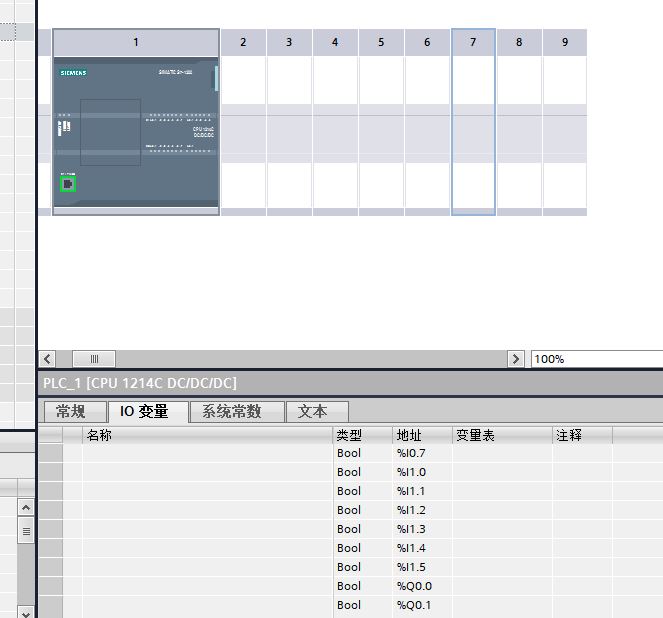

當你硬件組態中放入CPU1214C后，你可以在IO變量標簽下看到所有的地址，建議你順便為這些地址賦予標簽名。
