如果在R端一直都是高電平1而沒發生向低電平跳變的情況下，給s端來一脈沖，定時器會開始工作嗎 ？假如工作定時到后它的Q端會被一直都是高電平的R端復位嗎 ？

定時器不會工作。

一般情況下可以不用R端。只要S管腳的條件不滿足，計時器就會為0，條件重新滿足時重新計時。

引用

引用第1樓sjm213于2009-02-22 10:23發表的  :
定時器不會工作。

一般情況下可以不用R端。只要S管腳的條件不滿足，計時器就會為0，條件重新滿足時重新計時。

定時器的確不會工作~~

但是ODTS定時器有點特殊，它是保持型定時器，當S端條件不滿足時，定時器停止計時，當S端條件滿足時，定時器繼續計時，直到定時設定時間到~~Q輸出，且此時S端條件不滿足時，定時器才進行復位。

因此，R端在定時器沒有到設定值時需要復位時使用。

例如：設定時間為5S，S端條件滿足，2秒后，條件不滿足，此時定時器停止計時，如果S端條件再次滿足，那么定時器繼續定時，知道到達設定值5S~~中途需要定時器重新定時，那么就需要使用到復位端R。

以上

同意樓上

我說的s端條件已經滿足了啊，s端來一脈沖，定時器不是就開始定時了嗎 ？難道是因為R端一直都處于高電平，定時器隨時隨地都在被復位，即使s端來一脈沖，定時器在R端的作用下也不工作 ！
是這樣理解的嗎 ？

只要是R端為高電平那么定時器就不工作。

S端條件滿足也不行。

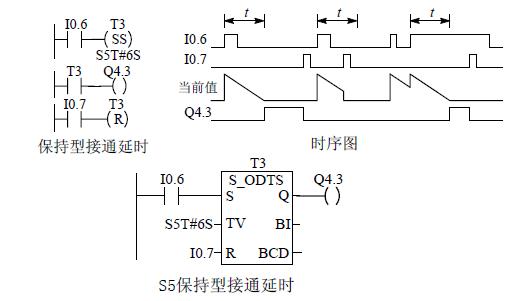

時序圖很明顯了。I0.6為一個脈沖信號，定時器也會計時完畢。直到I0.7信號將其復位。I0.6為一個脈沖信號少于6S時再來一個I0.6的脈沖信號則定時器重新開始計時。   無論何時I0.7有信號則定時器變為0。


簡單點就用S_ODT嘛。。。無需推敲。

朋友還在啊,哎  !~ 你說的我都知道,但就是不肯定啊 !~

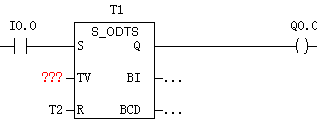

我現在給i0.0來一脈沖,延遲10s后Q0.0便有持續的輸出.

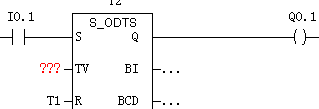

當io.1得到一脈沖的時候,延遲10s后Q0.1便有持續的輸出.同時Q0.0被復位
然后i0.0來一脈沖,延遲10s后Q0.0便有持續的輸出.同時Q0.1被復位

就是這個 復位信號,把我給卡住了啊






我想的圖就是上面的，但 按照你們之前說的，我的 R端一直都在被復位 ！那么 將只有一種輸出了，還請幫我 修改下吧，謝謝了，你指點的 記米問題，我已經領會了  謝謝 ！~

那就不要用T1、T2作為定時器的復位條件，而是用

           T1                      M20.0
---------------|      |--------------（ P  ）------------>R

這樣R段就不會一直有信號保持了。

引用

引用第2樓cvlsam于2009-02-22 11:56發表的  :


定時器的確不會工作~~

但是ODTS定時器有點特殊，它是保持型定時器，當S端條件不滿足時，定時器停止計時，當S端條件滿足時，定時器繼續計時，直到定時設定時間到~~Q輸出，且此時S端條件不滿足時，定時器才進行復位。
.......

這個樓主很有意思的，老是以上  以上  的，你累不累呀！大家看看只要和工控有關的論壇都有以上以上的，太累了！在其他地方還老喊不是西門子的托兒，這不讓我給撞著了！不要一會脫了馬甲一會換個地方又穿上了馬甲！！太逗樂！！！

引用

引用第9樓hbpygr于2009-02-24 20:53發表的  :

這個樓主很有意思的，老是以上  以上  的，你累不累呀！大家看看只要和工控有關的論壇都有以上以上的，太累了！在其他地方還老喊不是西門子的托兒，這不讓我給撞著了！不要一會脫了馬甲一會換個地方又穿上了馬甲！！太逗樂！！！

樓上何出此言。。。。



以上

這個問題我同意樓上觀點，看手冊吧。因為這是一個復位優選的定時器。
