樓主  發表于: 2011-04-22 10:07

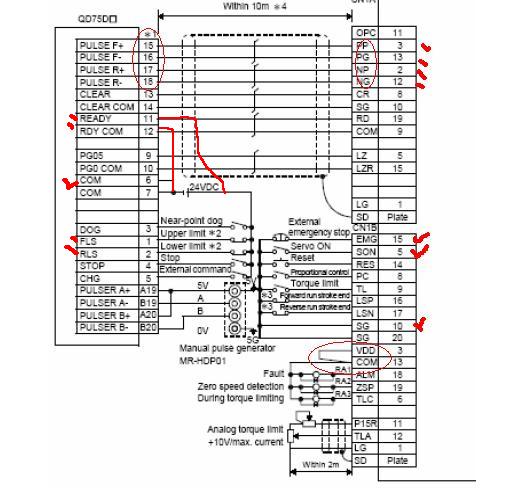

描述：紅色為接線
圖片：
請問我只做 JOG點動測試，其他不做。接好線，只能驅動MR-J2S-20A，10A行，但是接到40A就不行了，點動電機，伺服都沒放映。

我接線是 F+ 接  伺服CN1A的 3腳 PP

                 F-   接 伺服 CN1A的13腳 PG

                 R+ 接 伺服CN1A的2腳 NP

                  R- 接伺服CN1A的 12腳NG

    QD75D1定位模塊的 READY 和 RDY COM 給了個24V。



伺服CN1B  是 5 servo on 短接 10 sg ，15 接 10 。  3和13短接

我估計是輸出脈沖電流太小驅動不了，我應該是哪里內部電源沒短接，，，，，，求大蝦解答。哎郁悶啊
做工控，做人生
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-06-18
查看匯榮鋁業的 主題 / 回貼
1樓  發表于: 2011-04-22 10:21
驅動20A電機的控制器怎么能夠驅動40A的電機呢？？控制器太小了。
281979349lay
學習學習
級別: 論壇先鋒
精華主題: 0
發帖數量: 136 個
工控威望: 1310 點
下載積分: 670 分
在線時間: 169(小時)
注冊時間: 2011-03-19
最后登錄: 2024-12-14
查看281979349lay的 主題 / 回貼
2樓  發表于: 2011-04-22 10:34
樓主看你的接線應該沒有問題
[ 此帖被281979349lay在2011-04-22 10:43重新編輯 ]
tuanailing
精細出真功
級別: 工控俠客
精華主題: 0
發帖數量: 584 個
工控威望: 2254 點
下載積分: 1748 分
在線時間: 427(小時)
注冊時間: 2011-03-19
最后登錄: 2025-06-19
查看tuanailing的 主題 / 回貼
3樓  發表于: 2011-04-22 11:01
引用
引用第1樓匯榮鋁業于2011-04-22 10:21發表的  :
驅動20A電機的控制器怎么能夠驅動40A的電機呢？？控制器太小了。


我有 MR-J2S-40A 的伺服，和伺服電機。 但是 驅動不了。

如果我接 MR-J2S-20A的伺服 和電機，就可以，。。。。無解�。。�！

大蝦請繼續跟帖幫幫我
做工控，做人生
wuji001
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的 主題 / 回貼
4樓  發表于: 2011-04-22 11:25
據傳說 40A的 伺服 經常出問題。。
sandy_love
感悟生活，創新的源泉...
級別: 家園�？�
精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 483(小時)
注冊時間: 2008-12-08
最后登錄: 2025-05-24
查看sandy_love的 主題 / 回貼
5樓  發表于: 2011-04-22 11:28
參數設定好了沒
417369797
人活著不能被思想不純的人影響到做回自己最重要。
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的 主題 / 回貼
6樓  發表于: 2011-04-22 19:24
我剛做過qd75p1的后天我發個圖面給你
樓主留言：
熱心助人   朋友，可以給下圖解嗎?這幾天一直弄不好
liufuyao1234
級別: 略有小成
精華主題: 0
發帖數量: 128 個
工控威望: 443 點
下載積分: 747 分
在線時間: 120(小時)
注冊時間: 2011-03-24
最后登錄: 2024-10-16
查看liufuyao1234的 主題 / 回貼
7樓  發表于: 2011-04-23 13:59
將伺服的CN1B 16 LSP 17 LSN 和10 SG短接 或在參數里設置不使用。
tuanailing
精細出真功
級別: 工控俠客
精華主題: 0
發帖數量: 584 個
工控威望: 2254 點
下載積分: 1748 分
在線時間: 427(小時)
注冊時間: 2011-03-19
最后登錄: 2025-06-19
查看tuanailing的 主題 / 回貼
8樓  發表于: 2011-04-26 10:44
7樓你說 短接左右極限指示燈，這樣可以加大驅動效果嗎？

40會檢測這2個鏈接，20A以下就不檢測嗎？
做工控，做人生
peterxu
一起進步
級別: 探索解密
精華主題: 0
發帖數量: 37 個
工控威望: 140 點
下載積分: 478 分
在線時間: 11(小時)
注冊時間: 2010-12-14
最后登錄: 2021-11-22
查看peterxu的 主題 / 回貼
9樓  發表于: 2011-04-26 10:56
全是高手
………………
hongma110
級別: 略有小成
精華主題: 0
發帖數量: 233 個
工控威望: 403 點
下載積分: 752 分
在線時間: 78(小時)
注冊時間: 2007-09-22
最后登錄: 2025-05-10
查看hongma110的 主題 / 回貼
10樓  發表于: 2011-04-26 14:57
總線連接，沒用過太高級了。只用過脈沖串加符號
bakari
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bakari的 主題 / 回貼
11樓  發表于: 2011-04-26 21:58
伺服學習自學很難啊
  • «
