工控人家園 三菱工控論壇 QJ71C24N-R2串行通訊模塊與組態王通訊設置與接線圖

kstan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

樓主發表于: 2011-08-22 14:46

只看樓主 | 小中大

關于 QJ71C24N-R2串行通訊模塊與組態王的通訊。這幾天一直都沒有通訊上。已經翻閱了很多資料了！萬望各位高手指點

kstan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

1樓發表于: 2011-08-22 14:51

只看該作者 | 小中大

描述：232連線和模塊GX設置
圖片：

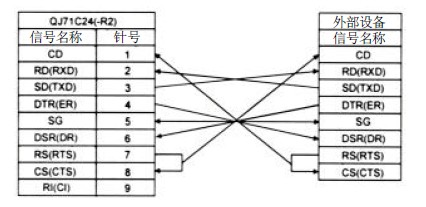

描述：QJ71C24N-R2 連線圖（三菱手冊）
圖片：

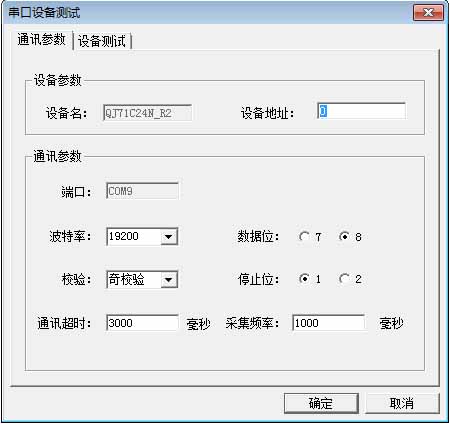

描述：串口設置
圖片：

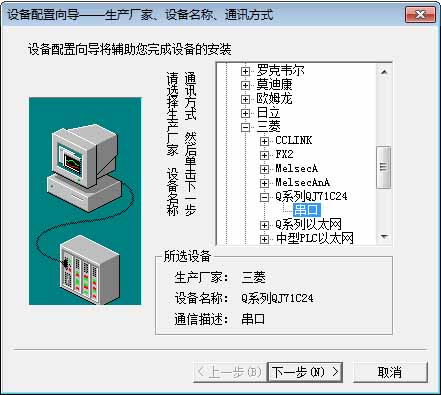

描述：在組態王上設置QJ71C24N驅動
圖片：

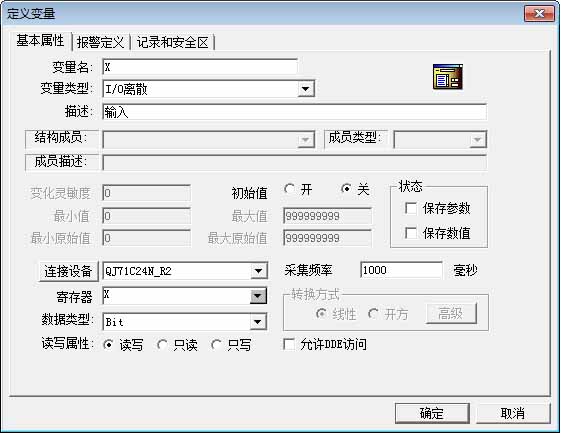

描述：定義了輸入X變量
圖片：

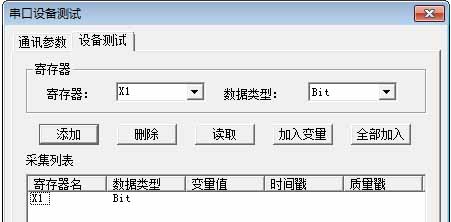

描述：通訊測試畫面
圖片：

經過一下的設置后，進入讀取I/O點的測試還是不成功。

kstan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

2樓發表于: 2011-08-22 19:07

只看該作者 | 小中大

我感覺是我的 USB轉RS232的數據線惹的禍！
因?yàn)槲矣肎X軟件通過QJ71C24N通訊時，使用USB轉RS232的轉換數據線通訊不成功，但卸載了轉換數據線驅動后，再次通訊就可以了！
