樓主  發表于: 2013-04-10 10:54
輸出和輸入接線有兩排端子，與X000,Y000也分兩排，它們直接是怎么對應的？
corkcork
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 123 點
下載積分: 522 分
在線時間: 0(小時)
注冊時間: 2013-04-09
最后登錄: 2013-04-10
查看corkcork的 主題 / 回貼
1樓  發表于: 2013-04-10 12:56
上排對上層下排對下層
樓主留言：
沒看明白
westroyal
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的 主題 / 回貼
2樓  發表于: 2013-04-10 13:32
附上圖片，大俠
westroyal
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的 主題 / 回貼
3樓  發表于: 2013-04-10 13:36

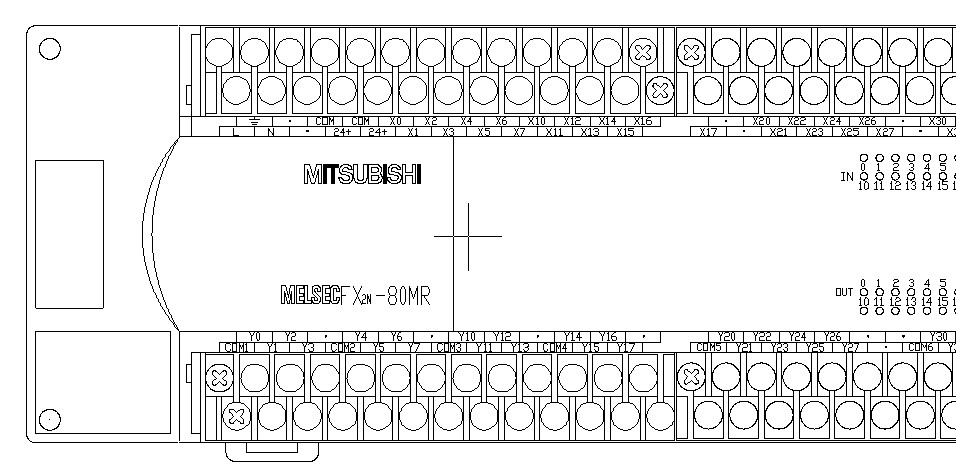

圖片：
完整圖如下
小雞已燉
級別: 探索解密
精華主題: 0
發帖數量: 44 個
工控威望: 163 點
下載積分: 451 分
在線時間: 47(小時)
注冊時間: 2011-03-29
最后登錄: 2023-09-06
查看小雞已燉的 主題 / 回貼
4樓  發表于: 2013-04-10 13:41
圖上不是寫了很清楚了嗎?
樓主留言：
就是對應的接線點和X0，1，2等沒弄明白呀，兩層是怎么對應的呢，比如輸出接線端子最下面的對應的是COM還是Y0？
westroyal
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的 主題 / 回貼
5樓  發表于: 2013-04-10 13:46
就是對應的接線點和X0，1，2等沒弄明白呀，兩層是怎么對應的呢，比如輸出接線端子最下面的對應的是COM還是Y0？
westroyal
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的 主題 / 回貼
6樓  發表于: 2013-04-10 13:49

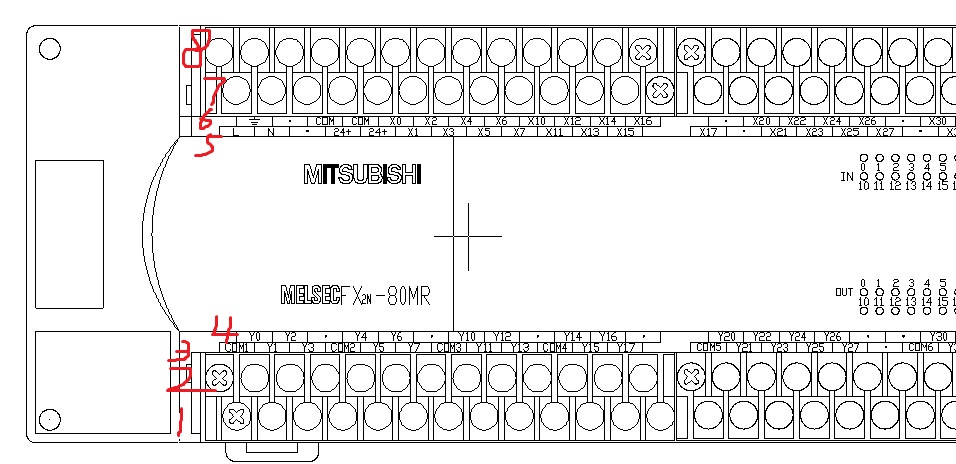

圖片：
連線題，這樣好理解
xwlxwl306
努力奮斗
級別: 網絡英雄

精華主題: 0
發帖數量: 274 個
工控威望: 5286 點
下載積分: 131273 分
在線時間: 4145(小時)
注冊時間: 2010-08-03
最后登錄: 2025-05-28
查看xwlxwl306的 主題 / 回貼
7樓  發表于: 2013-04-10 14:05
1與3，2與4，5與7，6與8整排對應。
westroyal
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的 主題 / 回貼
8樓  發表于: 2013-04-10 14:10
謝謝指導!
1334067811
有付出就會有收獲，堅持！！！
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 166 點
下載積分: 2435 分
在線時間: 30(小時)
注冊時間: 2012-12-17
最后登錄: 2013-06-18
查看1334067811的 主題 / 回貼
9樓  發表于: 2013-04-10 20:55
看看手冊就知道了
hahahaha
級別: 家園常客
精華主題: 0
發帖數量: 482 個
工控威望: 665 點
下載積分: 30796 分
在線時間: 158(小時)
注冊時間: 2011-11-03
最后登錄: 2018-01-01
查看hahahaha的 主題 / 回貼
10樓  發表于: 2013-04-10 22:32
大家的解釋都很清楚。
gongling888
gongling
級別: 論壇先鋒
精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的 主題 / 回貼
11樓  發表于: 2013-04-11 09:59
輸入點應該很清晰，要注意的是輸出點的公共點（COM）。
  • «
