請問FX2N-80MR線路接法


我有三個按鈕開關(沒有燈)

三個燈+一個三個燈

那我要寫

X1----Y1(第一個燈亮)

X2---Y2(第二個燈亮)

X3---Y3(第三個燈亮)


再來

X4跟X5跟X6各別代表三色上的第一個燈第二個燈第三個燈
我該怎麻接?

我看不懂PLC上的24V跟COM該怎麻跟我的按鈕互接怎麻跟燈號互接

感謝...

還有就是X接點那邊的COM要跟Y接點的COM互接嗎?


我這邊采用的是110AC接L跟N

實體圖FX2C-80MR

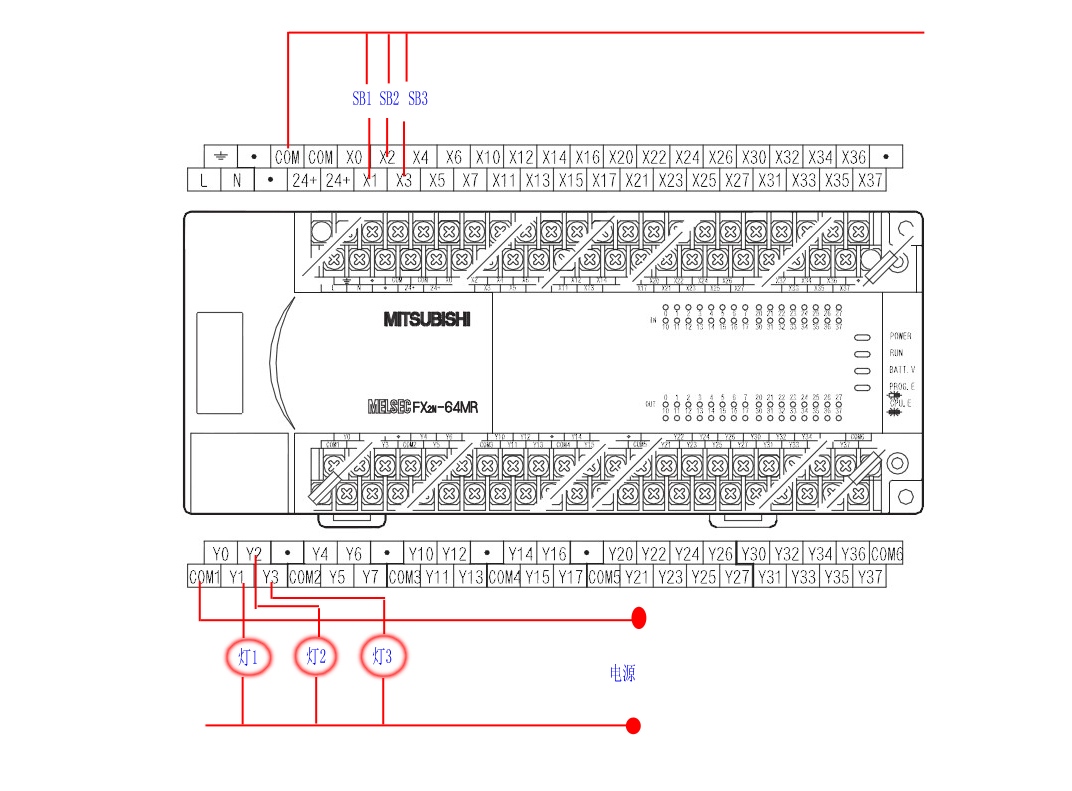

這個很簡單啊

第一次回答別人的問題，不知道對不對？

引用

引用第2樓weik_wang于2014-08-07 09:37發表的  :
第一次回答別人的問題，不知道對不對？

抱歉我應該給80MR的型號才是

80MR有一個S/S接點

假使我三色燈跟一個單色燈都是吃24VDC的話

我還需要外部電壓供給燈嗎?

還是能直接從PLC內部供電給燈號使用

------------------------------
PLC上的接點來說

X接點兩側的線路哪一邊為0V哪一邊24V

在Y接點的兩側來說哪一邊為0V哪一邊24V
