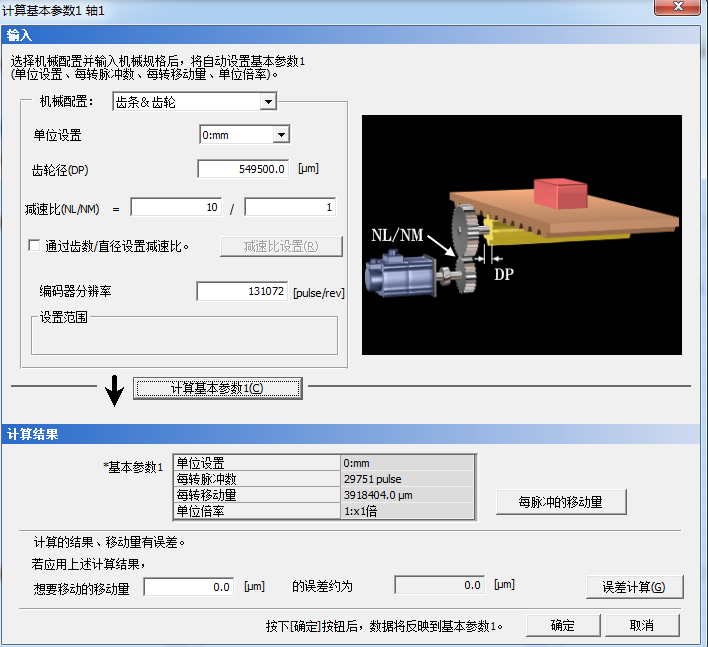

問題: 在QD77MS4的設置工具中有基本參數設置,選擇齒輪齒條,有一個參數為齒輪徑樓主默認為分度圓直徑*齒距(不知道是否是理解有誤)
現自己計算過程如下 ,
齒輪分度圓直徑為70mm,
齒數為28,
可得模數為2.5,
齒輪周長=3.14*分度圓直徑=3.14*70=219.8mm.
電機減速機比為10:1,
則可得電要轉一圈為21.98mm,
現通過軟件計算結果不一樣,不知道那里錯了,求大神指點,謝謝

在那下載啊？謝謝

你那模數用1計算你除2.5倍就是你答案

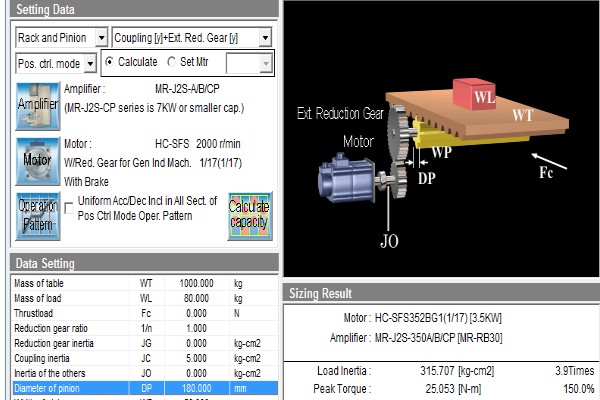

通常那套我是計算容量及動態

549500/1000=549.5
549.5/2.5=219.8
所以你多乘2.5
那套軟體用來計算容量

首先，齒輪徑是分度圓直徑，直接填70mm，另外，計算結果中每轉移動量并不是伺服電機轉一圈齒條的移動量，每轉移動量跟每轉脈沖數是配合的。
這里編碼器分辨率是131072，而計算結果中每轉移動量并不是這個，假設實際上的每轉移動量為Y，則
131072/Y=29751/3918404
另外，你的減速比應該設反了。
關于每轉移動量和每轉脈沖數的設置可以參考下文：
