不懂通訊的菜鳥，請各位大佬教教我。
通訊格式我看了些資料，有基本的認識。但是在編寫程序的過程中有一些不懂。

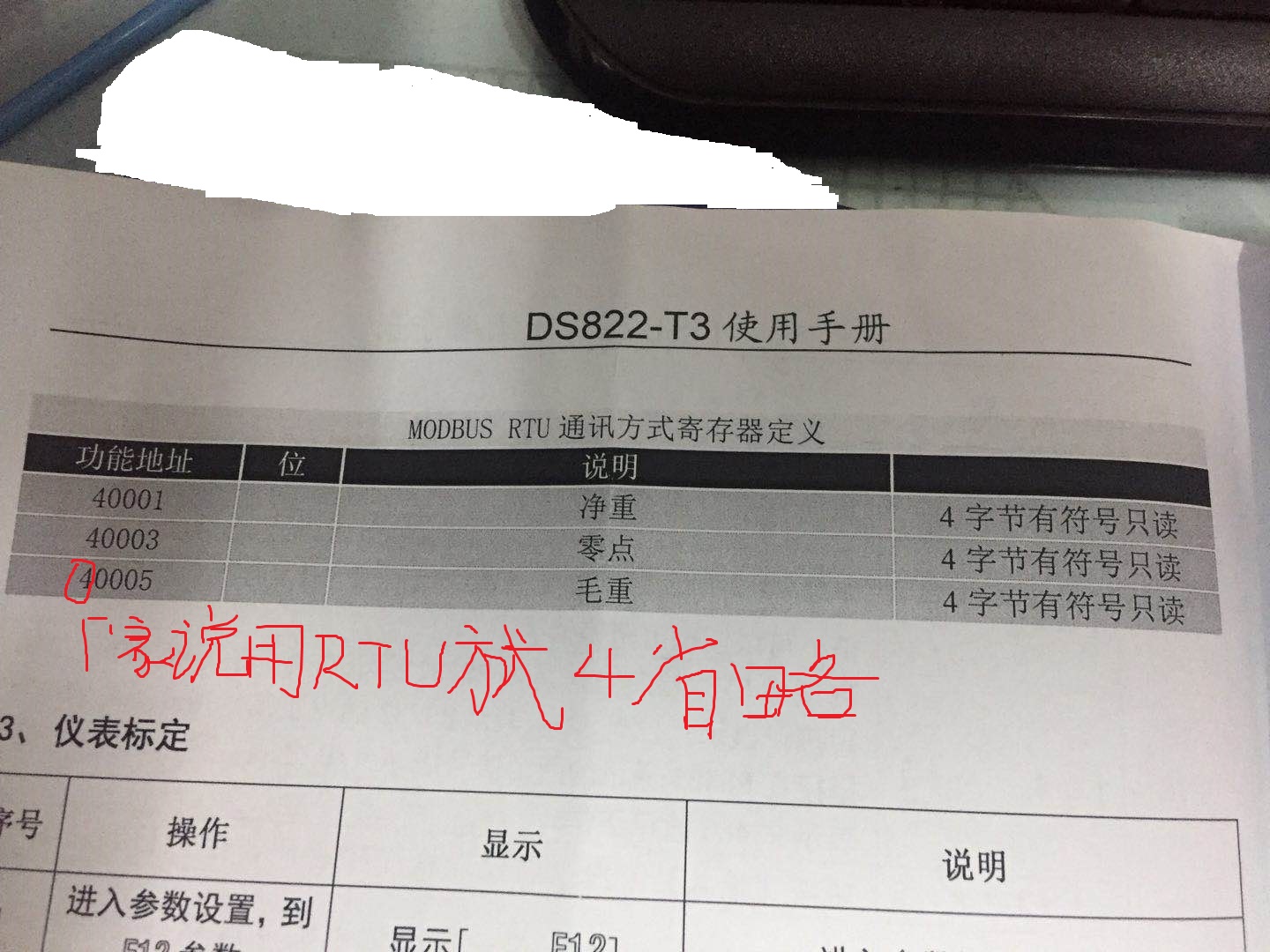

一、就編寫程序是用8位還是16位即M8161的選擇。因為我T3儀表（圖片：儀表數據存取地址，功能地址40005，毛重；占兩個寄存器、32位，4字節有符號只讀）的寄存器是否影響位數與RS指令的編寫？
二：編寫數據格式，{RS D0 Kn D30 Kn}，Kn的個數如何確定。如[MOV H1 D0]   [MOV H3 D1]   [MOV H5 D2]   [MOV H2 D3]    [MOV H核驗碼? D4] 那這樣是不是就5個。8位與16位數據格式，地址碼到校驗碼個數是否不一樣？
三、8位和16位的格式，D0(b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0)，8位是處理b0-b7；16位是處理b0-b15。 8位的編寫：[MOV H1 D0]   [MOV H3 D1]   [MOV H5 D2]  [MOV H2 D3] 在第一點中說的功能地址0005占兩個寄存器、共4個字節、32位；那數據個數這樣編寫是不是就有問題了？    16位的編寫：[MOV H1 D0]   [MOV H3 D1]   [MOV H5 D2]   [MOV H2 D3]
三、CRC校驗如何編寫，我這個程序的CRC校驗碼是什么？
四、回傳數據的處理。回傳回來的數據是放在D33、D34中，還是D33、D34、D35、D36中？[MOV D30 D50 K10 ] 如果是16位處理，那數據是放在D53與D54，那程序：[MOV D54 K4M10]   [MOV D53 K4M26]    [MOV K4M10 D100]最終數據存在D100、D101中?    這樣的理解是不是有問題？

你可以參考我發的例子,
你有PDF格式的壓力表手冊的話,就傳上來看看,貼圖看不清楚

DS822-T3重量變送器PDF

我看了寫的關于FX3U使用FX3U_485_BD與臺達變頻器通訊的實例。其中FX3U-MODBUS－RTU-TEST的程序里有CRC校驗的相關程序，學習了，若有問題再請教 大俠

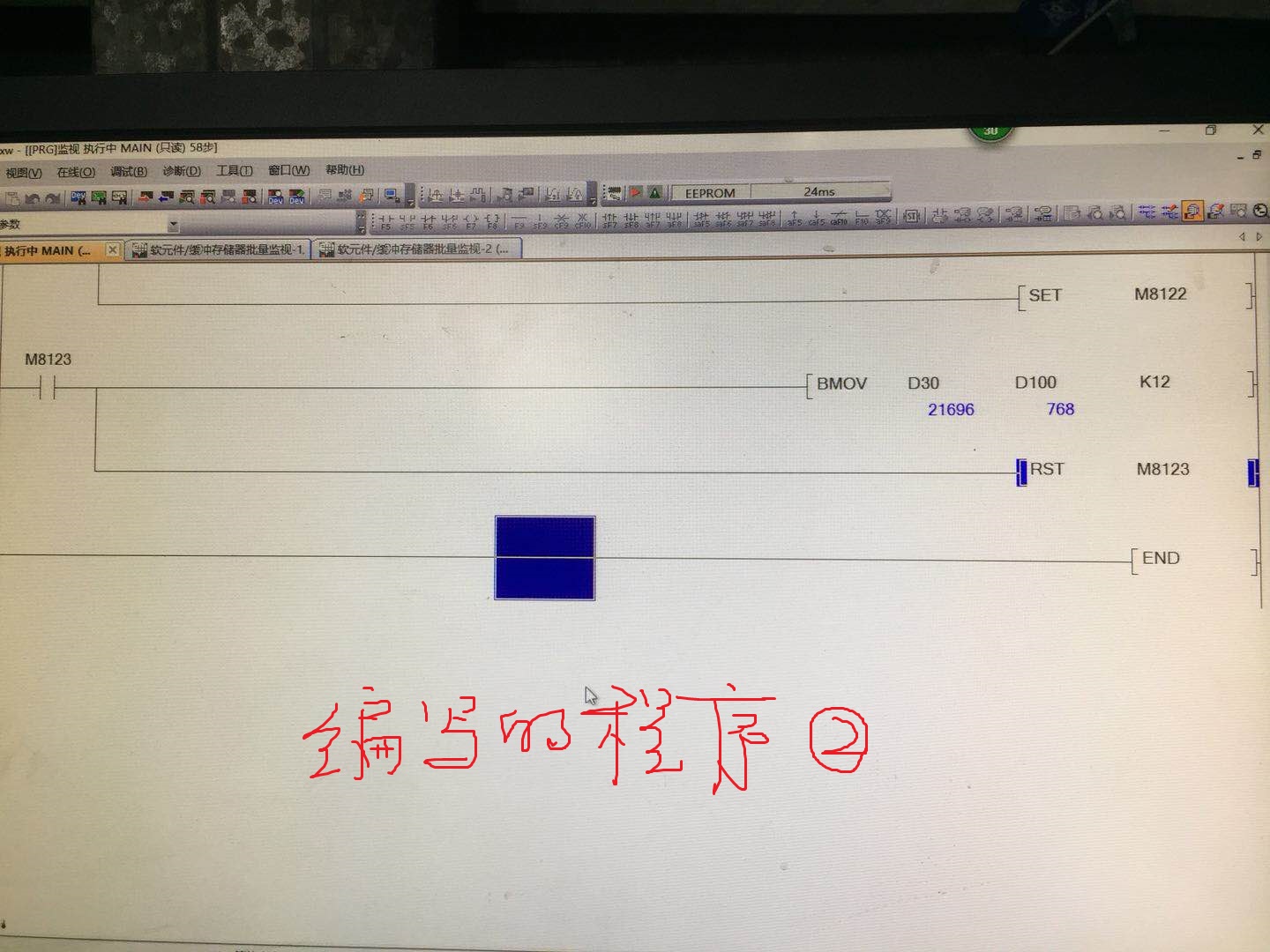

自已寫的程序，請大俠看一下哪兒有問題

如果你用的是FX3U就照著我的例子做，F(xiàn)X3U有CRC指令，程序相對簡單
http://www.bel-property.com.cn/job-gkaction-download-pid-tpc-tid-1666109-aid-232721.html

注意一項：

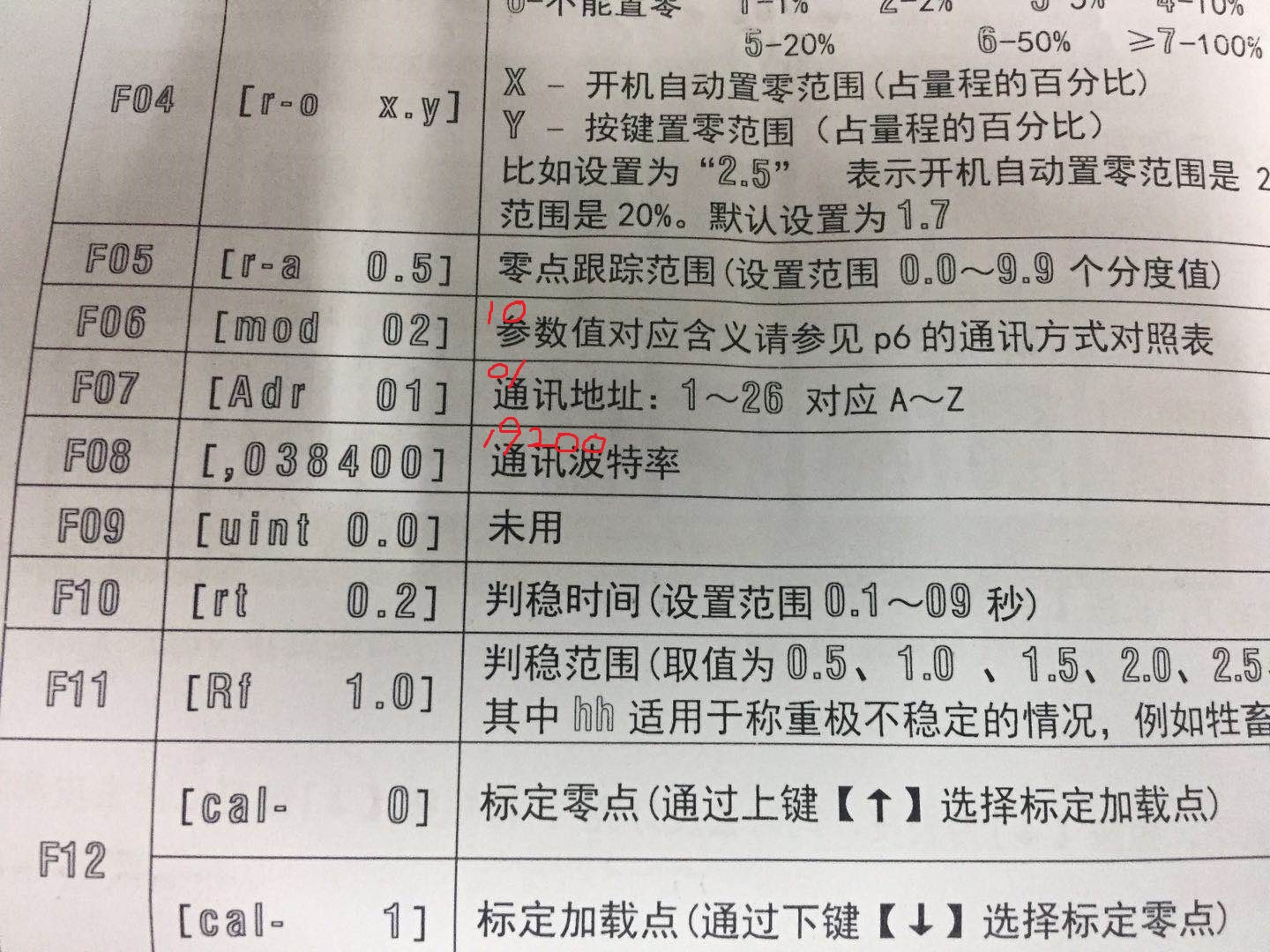

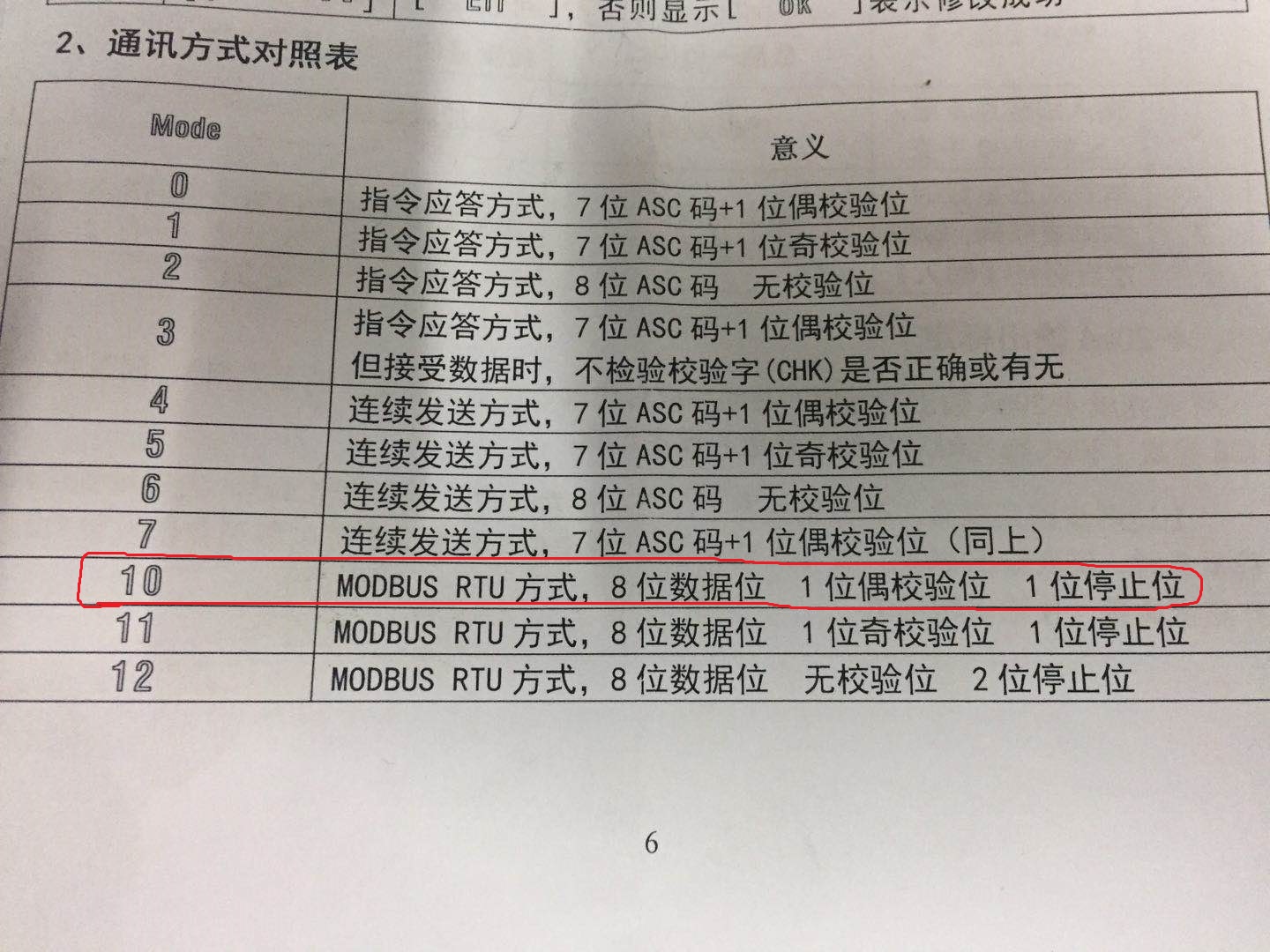

1.通訊方式設為12；跟例子一模一樣了；
2.看你的手冊，40001和40002是凈重；在PLC程序的地址是：H0/H1；可以讀連續2個數的形式讀出再合并成32位數；
3.同理，40005和40006是毛重;在PLC程序的地址是：H4/H5
4.你先用MODSCAN32軟件，驗證你的變送器設置的通訊格式、接線對不對，是否能讀出數據，這步很重要，如能讀出，說明設定沒問題，MODSCAN32軟件網站 有人發過可下；
5.例子是與4個從站通訊，若只讀一個站，程序修改一下，只掃描1個站即可。

引用

引用第6樓anlyl2014于2019-07-06 14:44發表的  :
注意一項：
1.通訊方式設為12；跟例子一模一樣了；
2.看你的手冊，40001和40002是凈重；在PLC程序的地址是：H0/H1；可以讀連續2個數的形式讀出再合并成32位數；
3.同理，40005和40006是毛重;在PLC程序的地址是：H4/H5
4.你先用MODSCAN32軟件，驗證你的變送器設置的通訊格式、接線對不對，是否能讀出數據，這步很重要，如能讀出，說明設定沒問題，MODSCAN32軟件網站 有人發過可下；
.......

嗯，我看了你的例子。有幾個問題還是想不明白：
1、站號，讀命令這都好理解。讀存儲器40005+40006＝4個字節32位；按您說的是讀05和06存儲器，M0V H5 D212高位、MOV H6 D213低位，而不是只寫一個存儲器0005？(MOV H0 D212;MOV H5 D213)
2、功能地址05，06前面都 已經寫好了，那接下來寫讀取數據的個數就好了，那為什么還有一個MOV H0 D214數據處理的起始存儲器？而不是直接寫個數，MOV H4 D214 ？我們用的是M8161，處理8位，那05與06是2個字4個字節32位，那就用H4？
3、傳回來的數據處理，從第幾個數據開始？從D153開始？我在PLC的軟元件/緩沖存儲器監視里看，數據D153-D162都是b0-b7在動作，b8-bF都是0，那這說明M8161在起做用。而且傳回來的數據D153-D162的b0-b7每個位都循環動作，按說我的儀表顯示是0，那相對應的數據里b0-b7連續四個字節就應都是0，沒有1才對的？（回頭我拍一點視頻看一下）
4、我的儀表總壓力為10000公斤，最小為1公斤，不需要浮點處理。只要數據轉換成十進制的為就可以了

首先你用個USB轉485,
串口助手發送相應報文,看儀表返回的報文是否正確,
Modbus地址各家并沒有統一,有些需要偏移一位,如40001,實際地址,是00H,00H,而有些是00H,01H,
直至返回報文數據正解,

用串口助手接收FX3U-485BD的發出報文,
是否是與上面串口助手發出的相同
檢查報文是否正解?程序作相對的調整.

1、站號，讀命令這都好理解。讀存儲器40005+40006＝4個字節32位；按您說的是讀05和06存儲器，M0V H5 D212高位、MOV H6 D213低位，而不是只寫一個存儲器0005？(MOV H0 D212;MOV H5 D213)
＝＝＝＝＝你這里有問題，我沒實物，你必須動手驗證；通常，40005,在軟件里是4+40001的，你要自己驗證，樓上說的沒錯，每一家商廠都不一定相同；還有，讀命令03，可以讀連續多個寄存器，例如，要讀H4和H5這2個的數值，就這樣寫：01 03  00 04 00 02后面是CRC

引用

引用第8樓tingfenghu于2019-07-10 11:56發表的  :
首先你用個USB轉485,
串口助手發送相應報文,看儀表返回的報文是否正確,
Modbus地址各家并沒有統一,有些需要偏移一位,如40001,實際地址,是00H,00H,而有些是00H,01H,
直至返回報文數據正解,

.......

我沒有USB轉485的串口，可以用232連接電腦，232轉485的串口？測試是用電腦MOSDCAN發與PLC通訊，還是用電腦與我的儀表做測試？

是的,你還要一個RS232轉RS485的東東,淘寶有賣的,幾十塊一個;然后,用電腦MOSDCAN32直接與儀表通訊
如果這邊都可以了,再寫PLC程序,就簡單得多了,就不有考濾儀表這邊的事情.
