工控人家園 三菱工控論壇 QD71與步進電機接線

自動化小白

不指點的自學永遠不會

級別: 略有小成

精華主題: 0
發帖數量: 15 個
工控威望: 348 點
下載積分: 472 分
在線時間: 7(小時)
注冊時間: 2021-03-16
最后登錄: 2021-07-12
查看自動化小白的主題 / 回貼

樓主發表于: 2021-03-24 15:45

只看樓主 | 小中大

新人求助
三菱QD75控制步進電機，第一次使用，沒看懂怎么接線，求大神幫忙指點，不使用編碼器，感謝！QD77會是使用，光纖通訊的。

步進驅動器只有4個端子， PU ,,DR ,,+5V ,,MF ,,...與qd75不知道怎么接線

投湖自盡的魚

級別: 略有小成

精華主題: 0
發帖數量: 313 個
工控威望: 366 點
下載積分: 1303 分
在線時間: 319(小時)
注冊時間: 2020-10-23
最后登錄: 2025-06-16
查看投湖自盡的魚的主題 / 回貼

1樓發表于: 2021-03-25 09:04

只看該作者 | 小中大

你把驅動器換一下，換成PU+ PU- DR+ DR-四個接口的那種，不要共陽極的這種

木林森

級別: 工控俠客

精華主題: 0
發帖數量: 352 個
工控威望: 2420 點
下載積分: 1057 分
在線時間: 238(小時)
注冊時間: 2020-08-16
最后登錄: 2025-06-16
查看木林森的主題 / 回貼

2樓發表于: 2021-03-26 21:17

只看該作者 | 小中大

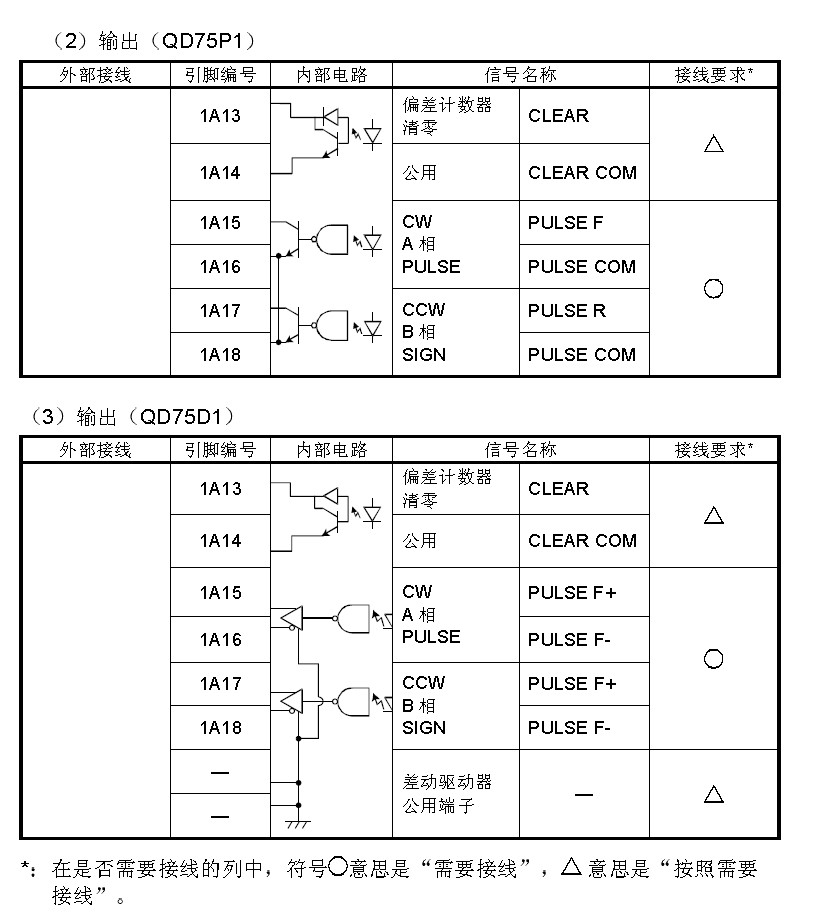

圖片：

QD75D和QD75P是不一樣的，一個單端信號一個差分信號

819667076

熱愛工控

級別: 探索解密

精華主題: 0
發帖數量: 79 個
工控威望: 112 點
下載積分: 675 分
在線時間: 50(小時)
注冊時間: 2020-12-14
最后登錄: 2022-01-23
查看819667076的主題 / 回貼

3樓發表于: 2021-03-27 11:23

只看該作者 | 小中大

A15接PU,A16接0v

819667076

熱愛工控

級別: 探索解密

精華主題: 0
發帖數量: 79 個
工控威望: 112 點
下載積分: 675 分
在線時間: 50(小時)
注冊時間: 2020-12-14
最后登錄: 2022-01-23
查看819667076的主題 / 回貼

4樓發表于: 2021-03-27 11:24

只看該作者 | 小中大

A17接dr,A18接0v
