550374389
�。。�
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
樓主  發表于: 2012-02-16 14:24

如圖，我再垂直母線上插入一個有6個接線端的電機，為何只有中間那一組線連得上，左右兩組卻連不上了？？？請大家幫忙啊
smallnick
do good
級別: 論壇先鋒
精華主題: 0
發帖數量: 329 個
工控威望: 1582 點
下載積分: 13569 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的 主題 / 回貼
1樓  發表于: 2012-02-16 14:42
這個問題我在用CAD ELECTRICAL 2010的時候遇到過，并咨詢過CAD，是那個電機符號做的有問題，而且這個問題只是在你選擇用GB還是IEC標準（不記得具體哪個了，反正一個OK另外一個不行）時候才會出現。解決辦法有3個：1，換另外個標準畫；2.先把電機畫上在畫“多條母線-從設備”，這樣可以引出左右的線。3.把你選擇的這個電機的原符號修改下，只要把那2組線能經過圓心就好了。
好久沒用CAD ELECTRICAL了。不知道2012是否有很多改進？
FYI
550374389
！�。�
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
2樓  發表于: 2012-02-16 16:33
這個就是2012版本的
550374389
�。。�
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
3樓  發表于: 2012-02-16 16:35
謝謝老大，幫忙啊，我剛在學習CAD，什么也不懂，要設置的地方太多了，搞得我頭都大了
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-05-10
查看rockyhuo的 主題 / 回貼
4樓  發表于: 2012-02-16 17:59
應該是三條線的距離不相等，我在另外一個畫圖軟件遇到過，不知道CAD是否一樣
變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
5樓  發表于: 2012-02-16 18:09
估計是比例太大，比例放小點  然后 再放！
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
獨步黃昏
自由，別致。
級別: 略有小成
精華主題: 0
發帖數量: 106 個
工控威望: 275 點
下載積分: 6346 分
在線時間: 135(小時)
注冊時間: 2011-03-31
最后登錄: 2025-07-04
查看獨步黃昏的 主題 / 回貼
6樓  發表于: 2012-02-16 18:26
問一個俗氣的問題，該軟件是買的還是有免費下載的？我用auto2008不太習慣！
550374389
�。。�
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
7樓  發表于: 2012-02-16 19:19
免費下載的，家園里一哥們給的鏈接，不過俺不知怎么把那哥們的帖子發上來
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
8樓  發表于: 2012-02-16 19:23
可以看看我的回復里有關CAD的帖子
550374389
！�。�
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
9樓  發表于: 2012-02-16 19:27
回月澤大哥：沒錯，有時把比例縮小了就可以連接上了，但有時縮小了卻也連不上，時好時好壞的
huosang
級別: 略有小成
精華主題: 0
發帖數量: 216 個
工控威望: 345 點
下載積分: 7516 分
在線時間: 121(小時)
注冊時間: 2011-05-03
最后登錄: 2025-06-20
查看huosang的 主題 / 回貼
10樓  發表于: 2012-02-16 20:46
真是的,壞圖標也要用
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
11樓  發表于: 2012-02-16 22:09

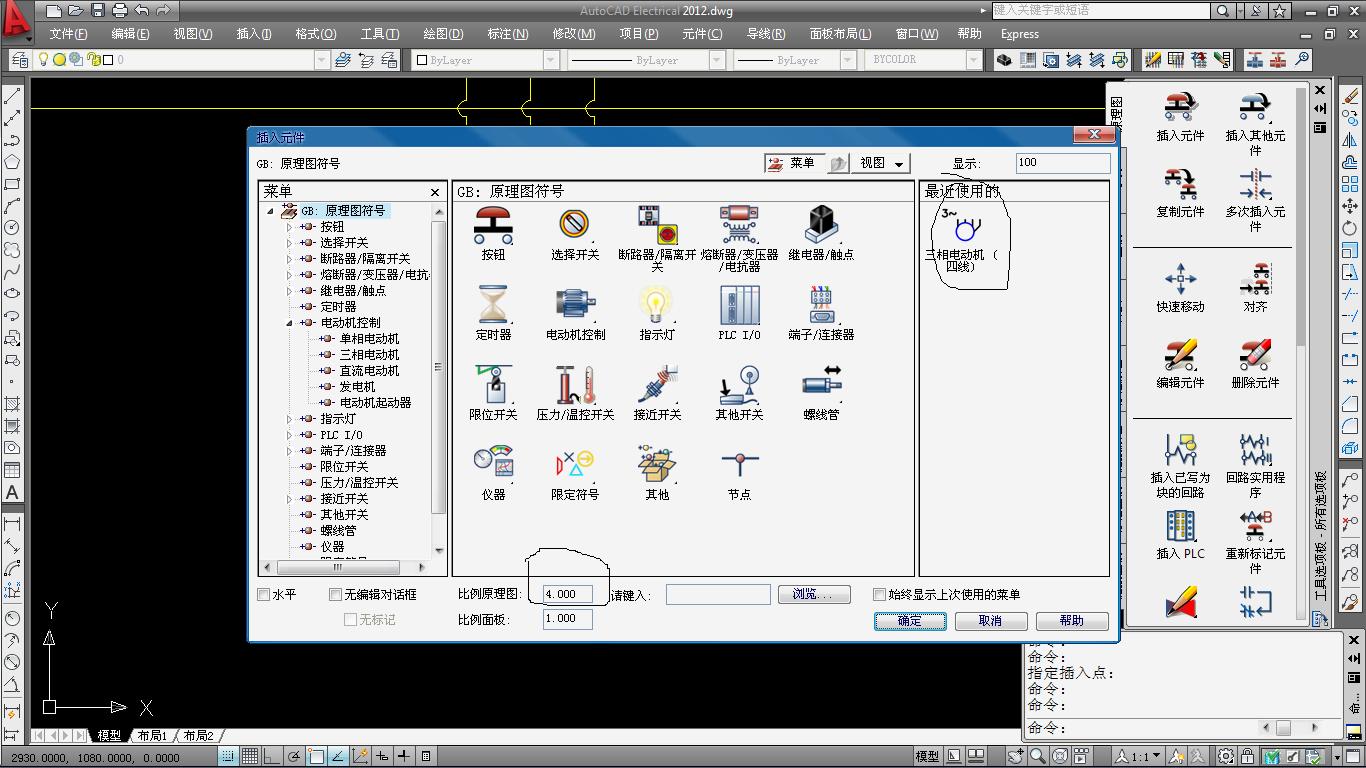

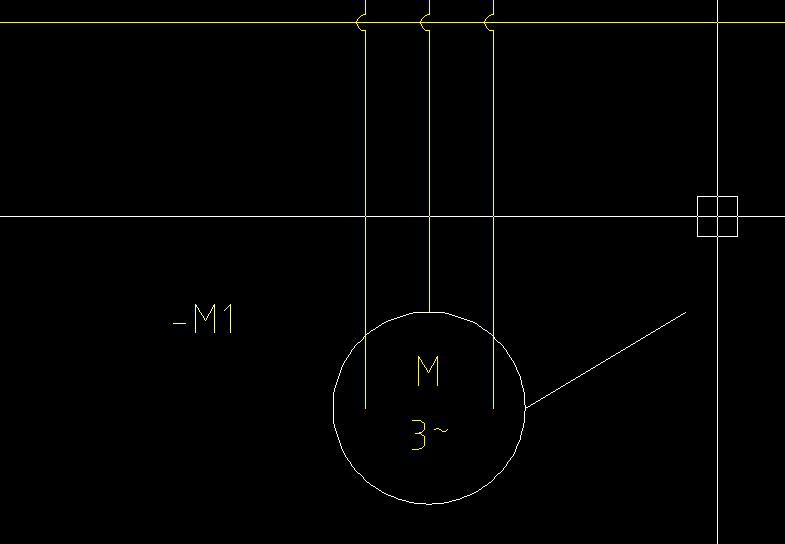

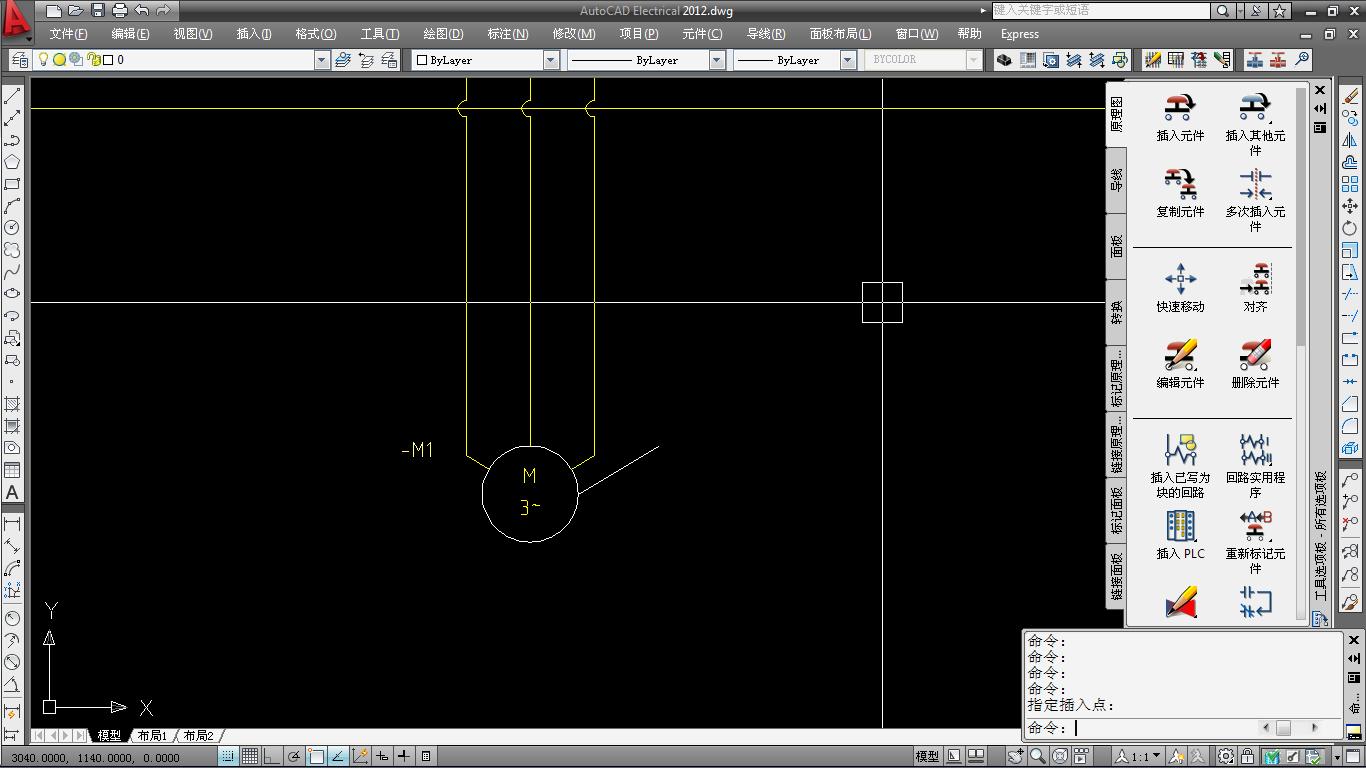

圖片：
圖片：
圖片：
看圖，比例改小~~！
