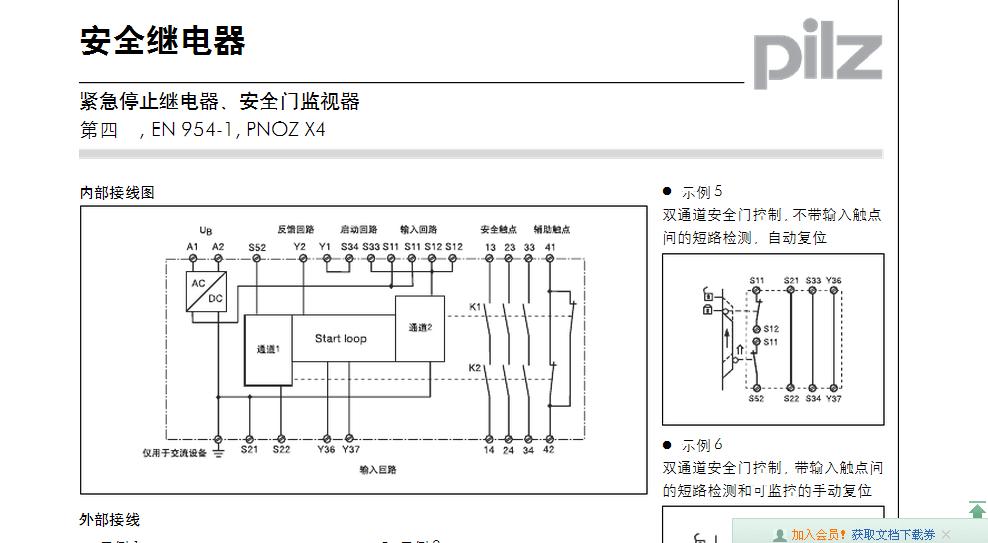

      如上圖所示的皮爾茲安全繼電器以及其內部接線圖，在內部接線圖中的反饋回路，啟動回路，輸入回路是干嘛用的，安全觸點，輔助觸點還能理解，其中那些S端子，Y端子是干嘛用的，A1，A2端子看出來是電源端子了，哪位大俠幫忙解答下，thanks

通道1，通道2
控制兩個中繼

在歐系的設備里安全繼電器是必需品，在國內的設備里只有在起重設備和電梯以及特種準備中見到
其實機床安裝安全繼電器十分必要

引用

引用第1樓jxh668于2013-10-31 08:10發表的  :
通道1，通道2
控制兩個中繼

我想知道的是兩個通道是怎么控制兩個中繼的

類似于所有的急停安全回路按鈕常閉點串聯起來控制中間繼電器的線圈，中間繼電器的常開觸點再控制工作電路的控制線路。

問題就是我拿到一個這樣的安全繼電器，我該怎么用，誰要給我個解答

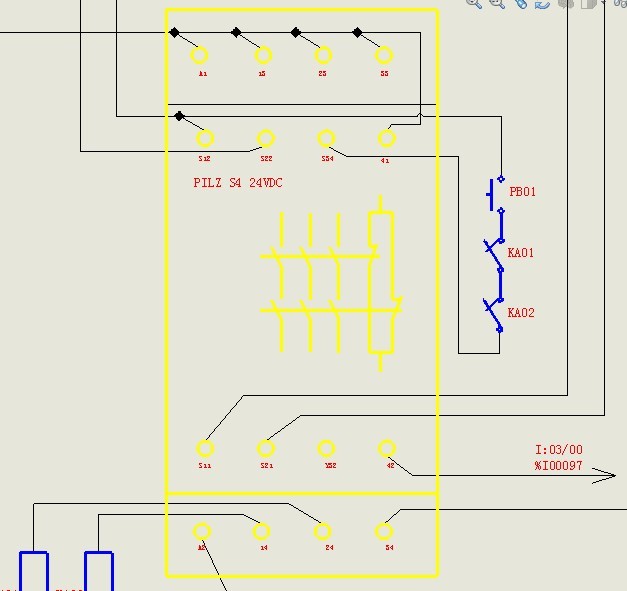

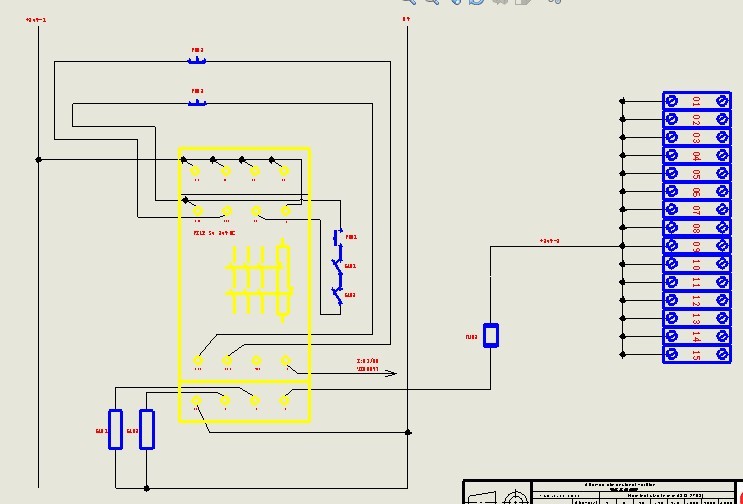

發個以前我做個項目中用到，你可以參考下。其實說明書中說的很清楚了，也有例題，你仔細看看就明白了，啟動端可以做電源啟動用（按下后可接通整機電源），輸入回路有二路，一般歐美設備安全都采用雙回路，所以都用二組，急停都是采用兩對常閉開關的，輸入回路可串入急停，安全門開關，反正是安全的都可串入，但要常閉形才行，否則安全繼電器不能啟動，也就是說安全回路二路都要通，不能開路，如只用一路時，另一路短路也可。安全觸點可接24V輸出，也就是說當不安全時可斷開24電源，設計時時可以把經過安全繼電器的24V接輸出供電，輸入用電接安全繼電器前。供參考。

加油！學習了
