lucas
級別: 家園常客
精華主題: 0
發帖數量: 290 個
工控威望: 570 點
下載積分: 2881 分
在線時間: 113(小時)
注冊時間: 2010-02-02
最后登錄: 2022-05-20
查看lucas的 主題 / 回貼
樓主  發表于: 2011-06-02 19:51
雙擊圖片可放大查看

這是控制空氣壓縮機（活塞式）的一個電路示意圖，看不明白，請高手解釋下原理！謝謝
電路圖
圖中的時間繼電器，1同3，8同6是常開觸點。1同4，8同5是常閉觸點。3同5是相連的。

可以從電路示意國看到兩組線圈，像變壓器一樣的，實物圖見下圖
線圈實物圖
[ 此帖被lucas在2011-06-02 20:07重新編輯 ]
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 251 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 326(小時)
注冊時間: 2009-09-03
最后登錄: 2025-06-16
查看工控組態的 主題 / 回貼
1樓  發表于: 2011-06-05 09:07
        根據樓主提供的圖片，這就是一個利用用時間繼電器啟動自鎖延時停機的控制電路，至于那兩個變壓器整流電路，從圖上看一點用處都沒有！
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 251 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 326(小時)
注冊時間: 2009-09-03
最后登錄: 2025-06-16
查看工控組態的 主題 / 回貼
2樓  發表于: 2011-06-06 17:25
圖片：
根本就不用猜， 將樓主的圖畫成正常電路圖就明白了。
[ 此帖被阿權1在2011-06-06 22:48重新編輯 ]
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 251 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 326(小時)
注冊時間: 2009-09-03
最后登錄: 2025-06-16
查看工控組態的 主題 / 回貼
3樓  發表于: 2011-06-06 23:03
引用
引用第57樓xf_lyj于2011-06-06 19:15發表的  :
阿權1的圖畫得真高。特別是那個三項全控橋。

做太快了，別大驚小怪！
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 251 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 326(小時)
注冊時間: 2009-09-03
最后登錄: 2025-06-16
查看工控組態的 主題 / 回貼
4樓  發表于: 2011-06-07 13:05

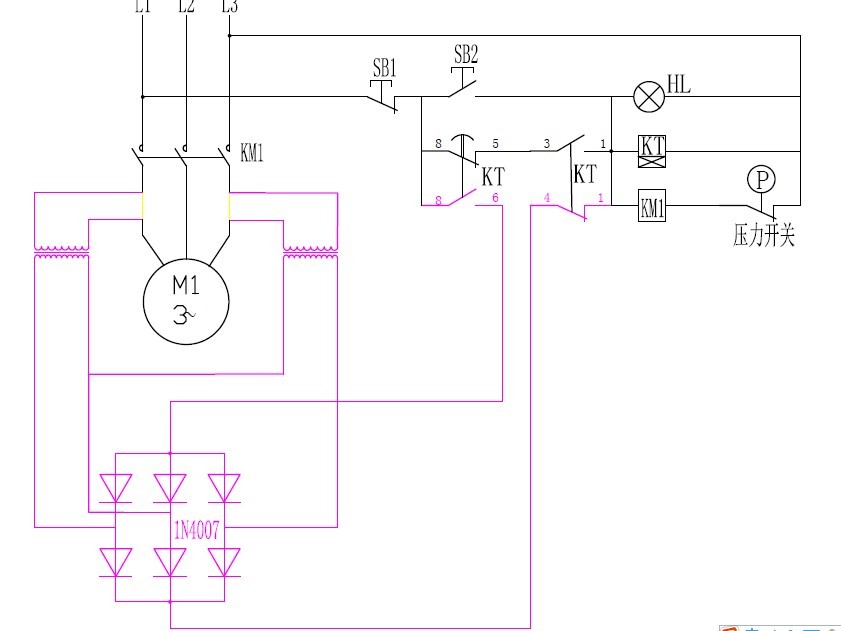

圖片：
這樣能看懂嗎？你就當品紅色的部分沒有，兩條黃線將斷開處連起來！
解釋：1 ，4觸點時間繼電器工作就斷開了，8, 6觸點延時接通也只是瞬間接通一下。這樣的電路是沒有意義的！
除非樓主畫錯了！
