成型是化妝品包材中首要工藝，中空吹塑成型最常用的塑料成型方法之一，同時也是發(fā)展較快的一種塑料成型方法。塑制品廣泛應用于各行各業(yè)中，可以說中空吹塑制品已經(jīng)融入了我們的生活。

中空吹塑

中空吹塑是將擠出或注射成型所得的管坯置于模具中，在管坯中通入壓縮空氣將其吹脹，使之緊貼于模腔壁上，再經(jīng)冷卻脫模得到中空制品的成型方法。這種成型方法可生產(chǎn)瓶、壺、桶等各種包裝容器，日常用品和兒童玩具等。

用于中空吹塑的塑料品種有 聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯、線形聚酯、聚碳酸酯、聚酰胺、醋酸纖維素和聚縮醛樹脂 等。高密度聚乙烯的消耗量占首位，廣泛應用于食品、化工和處理液體的包裝。高分子量聚乙烯適用于制造大型燃料醝罐和桶等。聚氯乙烯因為有較好的透明度和氣密性，所以在化妝品和洗滌劑的包裝方面得到普遍應用。隨著無毒聚氯乙烯樹脂和助劑的開發(fā)，以及拉伸吹塑技術的發(fā)展，聚氯乙烯容器在食品包裝方面的用量迅速增加，并且已經(jīng)開始用于啤酒和其它含有二氧化碳氣體飲料的包裝。線形聚酯材料是近幾年進入中空吹塑領域的新型材料。由于其制品具有光澤的外觀、優(yōu)良的透明性、較高的力學強度和容器內(nèi)物品保存性較好，廢棄物焚燒處理時不污染環(huán)境等方面的優(yōu)點，所以在包裝瓶方面發(fā)展很快，尤其在耐壓塑料食品容器方面的使用最為廣泛。

聚丙烯因其樹脂的改性和加工技術的進步，使用量也逐年增加。

工藝分類與特點

擠出—吹塑：生產(chǎn)方法簡單，產(chǎn)量高，精度低，應用較多

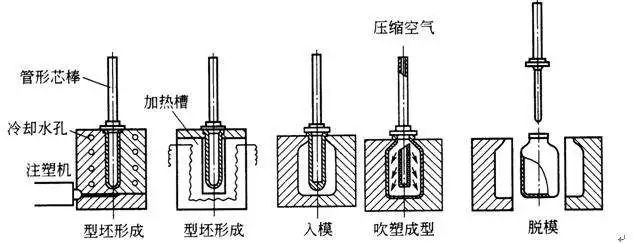

注射—吹塑：精度高，質(zhì)量好，價高，適于批量大產(chǎn)品。

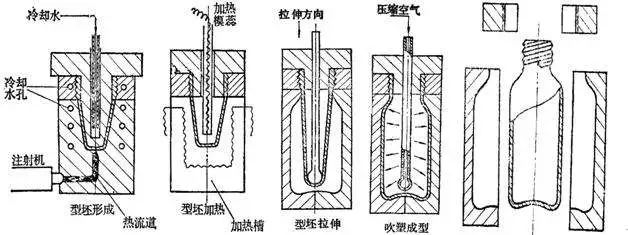

拉伸吹塑：產(chǎn)品經(jīng)拉伸，強度高，氣密性好。包括擠出—拉伸—吹塑（簡稱擠—拉—吹）注射—拉伸—吹塑（簡稱注—拉—吹）兩種方法。

1、吹氣壓力

吹塑中，壓縮空氣有兩個作用，一是使管坯脹大而緊貼模腔壁，形成需要的形狀；二是起冷卻作用。

根據(jù)塑料品種和型坯溫度的不同，空氣壓力也不一樣，一般控制在0.2-0.7兆帕之間，最適宜的是能使制品在成型后外形、花紋等表露清晰的壓力。

對于粘度較低、容易變形的取較低值；對于粘度和模量較高的塑料取較高值；大容積和薄壁制品宜用較高壓力；小容積和厚壁制品則使用較低壓力。

2、充氣速度

為了縮短吹氣時間，以利于制品獲得較均勻的厚度和較好的表面，充氣速度（單位時間內(nèi)流過的空氣體積）要盡可能大一些，但也不宜過大，否則會給制品帶來不良影響：一是會在空氣進口處造成真空，使這部分的型坯內(nèi)陷，而當型坯完全吹脹時， 內(nèi)陷部分會形成橫隔膜片；其次是口模部分的型坯有可能被極快的氣流拉斷，造成廢品。

為此需要加大吹管口徑或適當降低充氣速度。

3、吹脹比

通常把制品的尺寸與型坯尺寸之比稱為吹脹比。當型坯的尺寸和重量一定時，制品的尺寸越大，型坯的吹脹比也越大。根據(jù)塑料的品種、性質(zhì)、制品的形狀和尺寸以及型坯的尺寸等來決定吹脹比的大小。通常把吹脹比控制在2、4倍。

4、模溫和冷卻時間

為保證制品質(zhì)量，模具的溫度應分布均勻，模溫一般保持在20-50℃。模溫過低，會使夾口處塑料的延伸性降低，不易吹脹，并使制品在此部分加厚，同時使成型因難，制品的輪廓和花紋等也不清楚。模溫過高，冷卻時間延長，生產(chǎn)周期加長。制品脫模變形，收縮增大。

模溫的高低取決于塑料的品種，當塑料的玻璃化溫度較高時，可以采用較高的模溫；反之，則盡可能降低模溫。

通常隨著制品壁厚的增加，冷卻時間延長。有時除對模具進行冷卻外，還可對成型制品進行內(nèi)部冷卻，即向制品內(nèi)部通入各種冷卻介質(zhì)（如液氮、二氧化碳等）進行直接冷卻。

5、成型周期

吹塑的周期包括擠出型坯、截取型坯、合模、吹氣、冷卻、放氣、開橫、取出制品（其后的修整，配套，包裝另計）等過程。
