馬弗爐12kw，380v單相，變壓器+可控硅。
控制器儀表電路接了零線。這樣的線路怎樣選擇漏電保護。

建議C+N用一個2P漏保，對控制電路漏電時進行保護，控制電路的C相單獨引出來，不用主電路的C相共線。主電路如果也要求漏電保護的話，A、B、C三相用一個3P漏保開關也可以，謹供參考。

如圖電路就可以的

有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純三相漏保，就相當于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

如圖那種接法問題也不大，只是漏電如果跳了以后，主回路、控制回路都需要查，不容易直接判斷是那邊的問題。

引用

引用第3樓langui于2019-07-01 08:47發表的  :
有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純三相漏保，就相當于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

負載有變頻器，伺服驅動器的要用專用的漏電斷路器器，用普通的可能會跳閘。要用三相四線的

引用

引用第3樓langui于2019-07-01 08:47發表的  :
有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純三相漏保，就相當于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

我也是咨詢怎樣解決問題

引用

引用第4樓1992sd于2019-07-01 08:48發表的  :
如圖那種接法問題也不大，只是漏電如果跳了以后，主回路、控制回路都需要查，不容易直接判斷是那邊的問題。

現在問題經常跳閘

引用

引用第3樓langui于2019-07-01 08:47發表的  :
有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純三相漏保，就相當于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

三相電流矢量和等于零。所以，不管你負載是否平衡，只要保證流入與流出負載的電流相等，帶漏電保護斷路器的線路都可以正常運行。

對于你的電路來說，只要線路前端使用了4P（或者3P+N）的漏電保護裝置，都可以正常運行。

也就是說，凡是需要使用零線的場合，必須使用四極（4P或者3P+N）的漏電保護斷路器。

但是，如果線路是有非線性負載的話（特別是變頻器之類）就要使用專用的漏電保護斷路器。

有點道理 來多少電流 回去多少電流

引用

引用第3樓langui于2019-07-01 08:47發表的  :
有個問題同問，一臺設備，用了一個三相帶零的漏保，里面既有三相電機也有單相伺服，結果要跳閘。然后我用純三相漏保，就相當于沒有零線過漏報接進去，結果還是要跳閘，這個我想的通，這個是三相不平衡。但是三相四線的漏保不能用零線我就想不通了，誰能保證一個三相四線系統里面三相對零的電流都平衡。

3+N帶漏保開關跳閘要么是你有地方零地相接，要么你開關小了

引用

引用樓主lulihe于2019-06-30 22:48發表的 討論一個漏電保護的問題。 :
馬弗爐12kw，380v單相，變壓器+可控硅。
控制器儀表電路接了零線。這樣的線路怎樣選擇漏電保護。

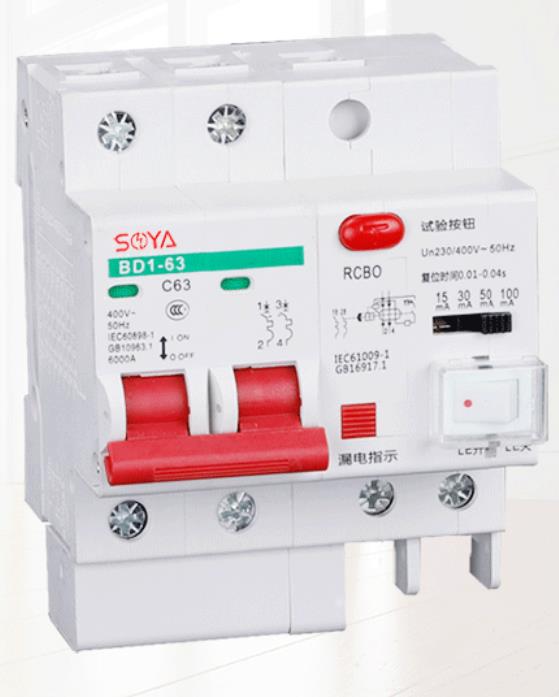

樓主的電路沒問題，圖中馬沸爐采用可控硅調壓，高頻諧波成分較多，高頻漏電流也相應較大，估計是選用的漏電開關動作電流太小，漏電開關處于臨界動作狀態出現無規律跳閘，普通漏電開關的動作電流大多數為30mA，也有50mA，100mA的，甚至還有些是多檔可調的，你可以換大一檔試試看。
