產品設計
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 376 點
下載積分: 1275 分
在線時間: 467(小時)
注冊時間: 2009-04-04
最后登錄: 2024-01-02
查看產品設計的 主題 / 回貼
樓主  發表于: 2011-06-17 20:12

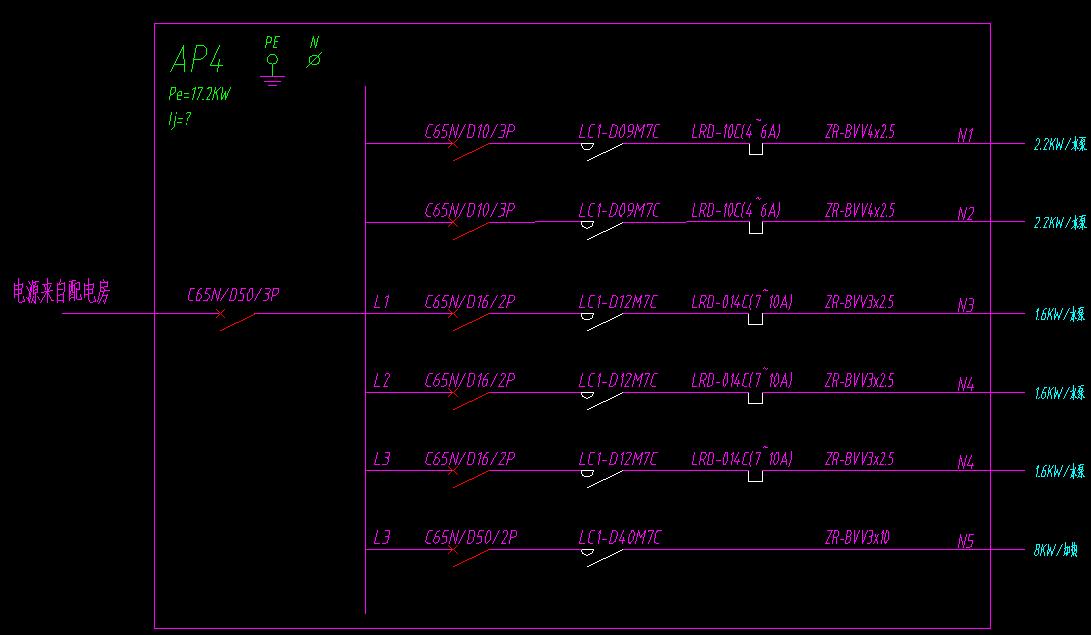

圖片:
請教各位,首先多謝大家。
我的問題是:總功率Pe=三相+單相嗎,如這樣Pe=17.2KW,按COS%=0.8,kx=1,則計算電流Ijs=33A,(17.2/1.732x0.38x0.8),可選50A總開
問題出現了:L3相8KW/加熱,其計算電流:Ijs=45A,(8/0.22x0.8).上面所選的總開就沒法用;
因此,準確的負荷是不是取8KW*3+1.6KW*3+2.2*2=33.2(Pe),其計算電流:Ijs=63A,(33.2/1.732x0.38x0.8).可選80A總開
[ 此帖被產品設計在2011-06-17 23:51重新編輯 ]
產品設計
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 376 點
下載積分: 1275 分
在線時間: 467(小時)
注冊時間: 2009-04-04
最后登錄: 2024-01-02
查看產品設計的 主題 / 回貼
1樓  發表于: 2011-06-17 20:14
單相三相負荷計算真把我難倒了,小弟剛?cè)脒@行,請大俠們幫下我闖過這關
liuhuaxing
LIUHUAXING
級別: 論壇先鋒
精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的 主題 / 回貼
2樓  發表于: 2011-06-17 22:53
根據你的電氣圖,準確的負荷是8KW+1.6KW*3+2.2KW*2=17.2KW,因?yàn)檫@是三相不平衡負荷,計算每相總電流比較復雜,但是要考慮最大負荷時的最大單相電流L3,總開關的電流滿足了L3,線路才能正常工作,I1(L3上加熱器)=8000/220=36.36A   I2(L3上單相水泵)=1600/220*0.8=9.09A   I 3(三相水泵)=2200/1.732*380*0.8*2臺=8.36A、總單相電流為I1+I2+I3=53.81A,總開關選DZ47-60-D60-3P可以滿足要求。
[ 此帖被liuhuaxing在2011-06-17 23:39重新編輯 ]
產品設計
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 376 點
下載積分: 1275 分
在線時間: 467(小時)
注冊時間: 2009-04-04
最后登錄: 2024-01-02
查看產品設計的 主題 / 回貼
3樓  發表于: 2011-06-17 23:53
謝大俠了,
張平全
為國出力的時候到了
級別: 家園?
精華主題: 0
發帖數量: 958 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 469(小時)
注冊時間: 2008-04-25
最后登錄: 2025-06-14
查看張平全的 主題 / 回貼
4樓  發表于: 2011-06-18 18:57
選用最大\額定電流的1.7倍吧,特別是這種泵類要保特強大的瞬間過載
wsgily
壓力與動力俱存
級別: 實習會員
精華主題: 0
發帖數量: 125 個
工控威望: -41 點
下載積分: 198 分
在線時間: 82(小時)
注冊時間: 2011-03-27
最后登錄: 2017-08-11
查看wsgily的 主題 / 回貼
5樓  發表于: 2011-06-20 16:25
2樓分析很詳細,學習了
產品設計
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 376 點
下載積分: 1275 分
在線時間: 467(小時)
注冊時間: 2009-04-04
最后登錄: 2024-01-02
查看產品設計的 主題 / 回貼
6樓  發表于: 2011-06-20 19:46
論壇就喜歡這樣熱心的人
jyy5299
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 189 點
下載積分: 698 分
在線時間: 3(小時)
注冊時間: 2008-03-20
最后登錄: 2025-03-10
查看jyy5299的 主題 / 回貼
7樓  發表于: 2011-06-21 13:17
學習
pretco123
不為失敗找理由,只為成功找方法
級別: 論壇先鋒

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的 主題 / 回貼
8樓  發表于: 2011-06-21 15:55
負載是純電阻性負載可以這要樣算!
