樓主發表于: 2012-07-14 12:36

只看樓主 | 小中大

工廠有個供水項目要改造，泵站離控制柜60M，控制柜離中控室120M。控制柜要采集水泵電流、電壓還有泵房管道壓力、水溫，使用S7-200的PlC，如果要把所有信號都引到控制柜的模塊上布線太長了，還都是地埋線，以后維護都費勁，最關鍵的是現在市面上流行的電量采集模塊都是RS485通訊的，現在想通過S7-200的PlC通訊口把遠程采集模塊的數據讀進來，哪高手有做過，希望能給個例程，有償提供也可。

lmxwin

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 119 點
下載積分: 583 分
在線時間: 7(小時)
注冊時間: 2012-07-03
最后登錄: 2021-06-05
查看lmxwin的主題 / 回貼

1樓發表于: 2012-07-14 15:30

只看該作者 | 小中大

你的儀表如果是走modbus rtu的話，可以直接調用庫函數，用里面的modbus master指令，幫助里面有詳細的使用說明

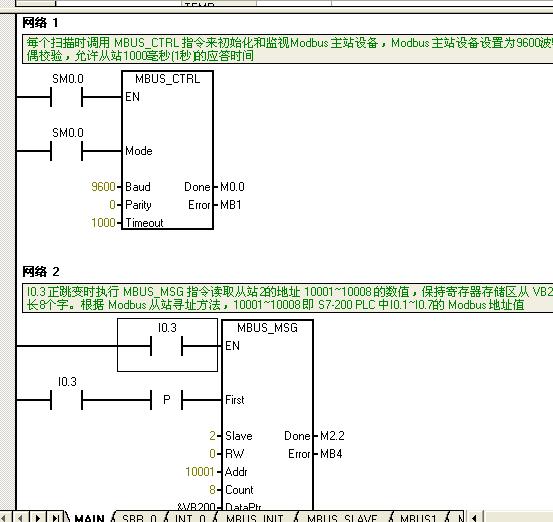

圖片是我寫的主站程序 [upload=1]

lmxwin

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 119 點
下載積分: 583 分
在線時間: 7(小時)
注冊時間: 2012-07-03
最后登錄: 2021-06-05
查看lmxwin的主題 / 回貼

2樓發表于: 2012-07-14 15:31

只看該作者 | 小中大

圖片：

圖片第一次沒有上傳成功

zs8823

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 513 點
下載積分: 1361 分
在線時間: 29(小時)
注冊時間: 2008-06-21
最后登錄: 2024-12-02
查看zs8823的主題 / 回貼

3樓發表于: 2012-07-14 19:57

只看該作者 | 小中大

謝謝lmxwin，再學習一下硬件手冊。

liudayin-001

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 150 點
下載積分: 600 分
在線時間: 25(小時)
注冊時間: 2012-04-06
最后登錄: 2018-12-28
查看liudayin-001的主題 / 回貼

4樓發表于: 2012-07-17 15:25

只看該作者 | 小中大

軟件里有BUS的庫，你調用一下用就可以了，在找一個BUS通訊軟件測試下。

kingriver

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 149 點
下載積分: 575 分
在線時間: 7(小時)
注冊時間: 2012-10-09
最后登錄: 2013-05-03
查看kingriver的主題 / 回貼

5樓發表于: 2012-10-11 20:47

只看該作者 | 小中大

學習了！
