如題，謝謝有哪位能幫我一下。

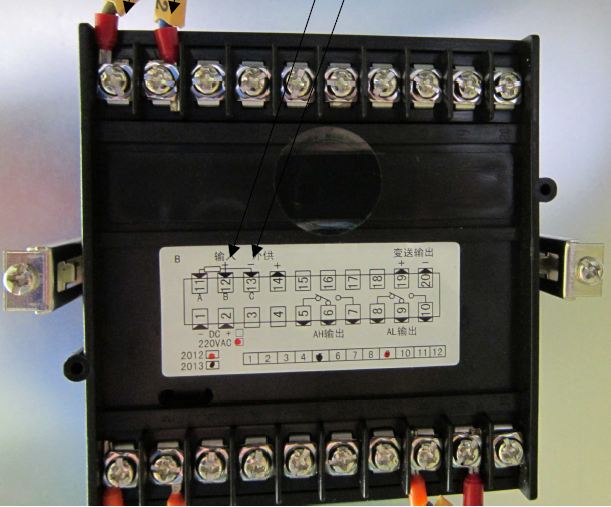

兄弟這個，首先你這個圖片是壓力儀表，1接電源 2 接壓力傳感器，接輸入段 11     12    13
19 20 是輸出。在報警 AL1 ----

一樓是個人才,樓主圖片上11 12 13 明顯畫的是個鉑電阻,你卻說是個壓力儀表

接法變送器上畫出來了

一般來說需要在表的內部做設定
可設定為
鉑電阻(三線式) A->11  B->12  B->13   (兩線式) A->11  B->12
熱偶線 (+)-->12   (-)-->13  (類型要選定 K  J ....)
電壓 1~5V  0~10V....
電流 4~20mA....
設定選項由輸入的條件決定
壓力傳感器上應該有說明
例: 4~20mA   1~100 Kpa

如果是三線制的壓力傳感器，24V線接14號端子，com線接13號端子，電壓信號線接12號端子，然后你還需要再設置參數(shù)，選擇輸入信號，比如0~5v或者0~10v之類的

如果是二線制的壓力傳感器，傳感器“+”接14腳，傳感器“-”接12腳，然后進入儀表設置輸入信號4-20MA。
