樓主發表于: 2017-09-06 16:38

只看樓主 | 小中大

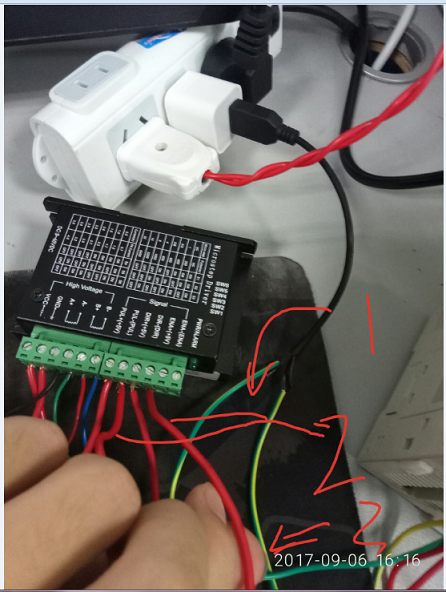

，不會貼圖，放在附件里面了，圖中1是充電器的火線充當5v電源，2是PUL-和DIR-，1,2接在了一起，3是充電器零線接的COM端， DIR+和PUL+分別接的Y0和Y1。怎樣接線有問題嗎？

陳晨別夢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 102 點
下載積分: 678 分
在線時間: 3(小時)
注冊時間: 2017-09-06
最后登錄: 2017-10-30
查看陳晨別夢的主題 / 回貼

1樓發表于: 2017-09-06 16:43

只看該作者 | 小中大

哦哦，原來圖上去了，，，尷尬，還有我的程序就一段，
LD X0
DPLSY k800 k6400 Y0

jr11

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 424 點
下載積分: 748 分
在線時間: 618(小時)
注冊時間: 2007-06-19
最后登錄: 2025-06-27
查看jr11的主題 / 回貼

2樓發表于: 2017-09-06 17:11

只看該作者 | 小中大

伙計，你電源是不是有問題

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的主題 / 回貼

3樓發表于: 2017-09-06 17:22

只看該作者 | 小中大

步進驅動什么型號。

成功的路上需要幫助

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

4樓發表于: 2017-09-06 17:27

只看該作者 | 小中大

小朋友煮沙子飯？挺有意思的。保持這種態度，早日出師指日可待。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

uu.liu

COG_FOG_COF_貼片_ 貼合

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 772 個
工控威望: 993 點
下載積分: 13539 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2025-06-20
查看uu.liu的主題 / 回貼

5樓發表于: 2017-09-06 17:42

只看該作者 | 小中大

1、步進電機有沒有上電，上電后綠燈是否正常亮！
2、這個步進驅動是是差動的還是集電極的，要確認！
3、把發出的脈沖頻率降低，看看Y0的指示燈是否閃爍！
4、DIR+和PUL+分別接的Y0和Y1。這個接線代表Y1是脈沖，Y0是方向。
5、DPLSY k800 k6400 Y0 這個是Y0發脈沖。
小伙子，你用手機充電器當電源，就感覺你很有前途，加油吧！
