         采用IGT-DSER智能網關收集兩臺設備的數據，更新到SQLServers數據庫，設備上的PLC型號是三菱R08CPU，網關上有兩個網口，網口1通過交換機連接兩臺PLC設備，網口2通過路由器連接服務器。

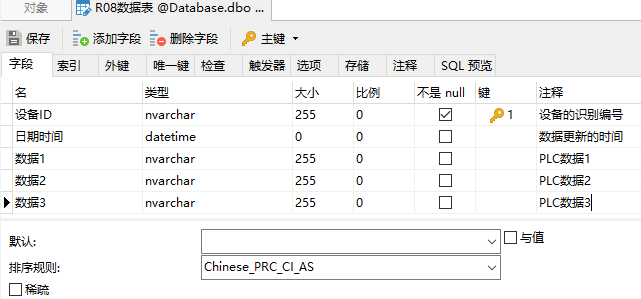

         首先通過數據庫工具軟件navicat連接數據庫服務器，建立好數據表，如下圖：

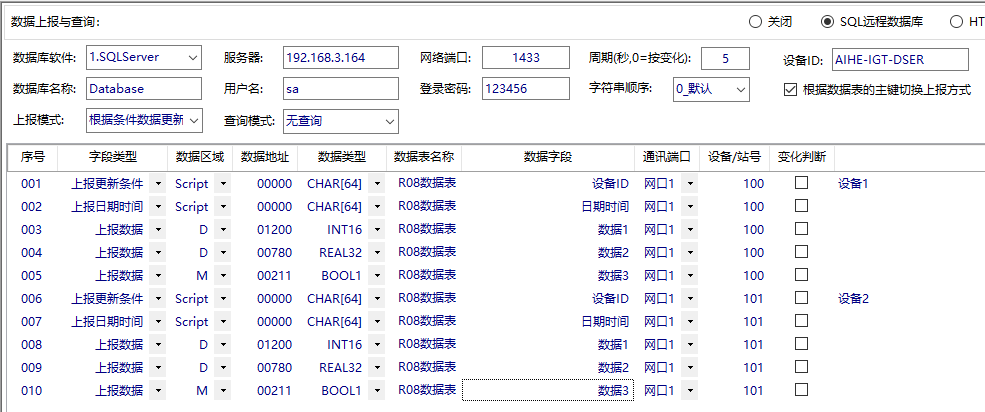

         每臺設備一行數據記錄，根據設備ID按周期每5秒更新一次數據表，通過網關的參數軟件設置的數據配置如下：

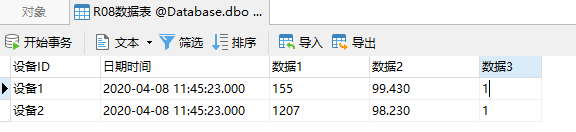

         通過‘參數’->‘參數寫入到網關’下載數據配置到網關后重啟網關，網關即進入工作狀態，按照設定采集PLC的數據后更新數據庫。可以打開數據表查看數據更新狀況，如下圖：

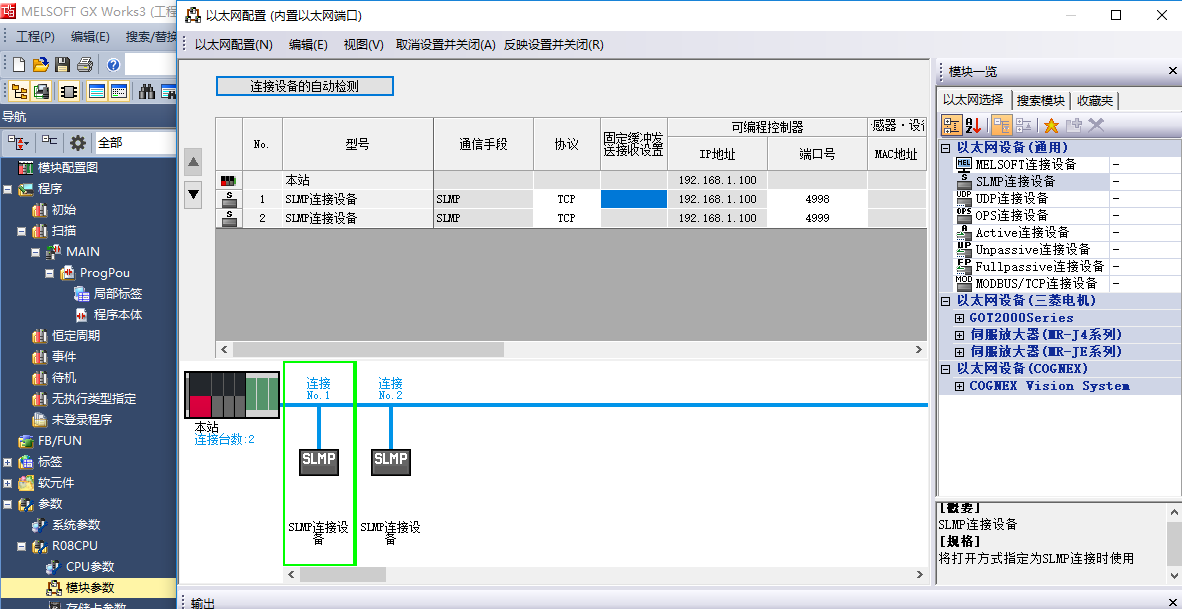

         R08CPU的設置如下，兩臺PLC除了IP地址不一樣外，其它都一樣：


         網關支持三菱、西門子、歐姆龍、羅克韋爾、施耐德等幾乎所有的PLC，網關默認是Modbus協議集，可根據實際的PLC型號，通過參數軟件進行切換，以下有詳細的步驟：

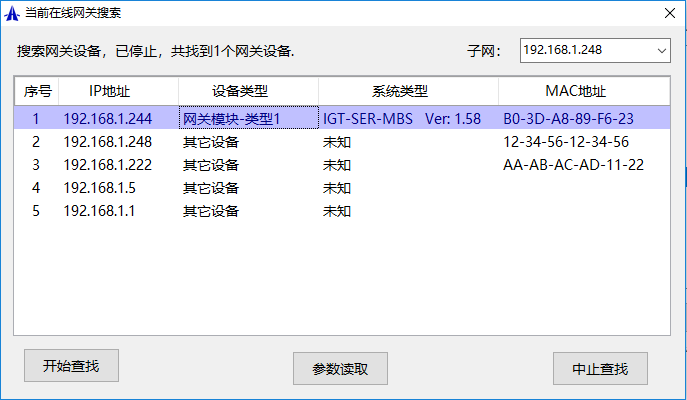

         首先，電腦上運行網關的參數設置軟件，通過交換機網線連接到網關模塊，設置電腦的IP地址與網關同網段，網關的默認IP是192.168.1.244，然后通過‘工具’->‘搜索在線網關’搜網關設備：

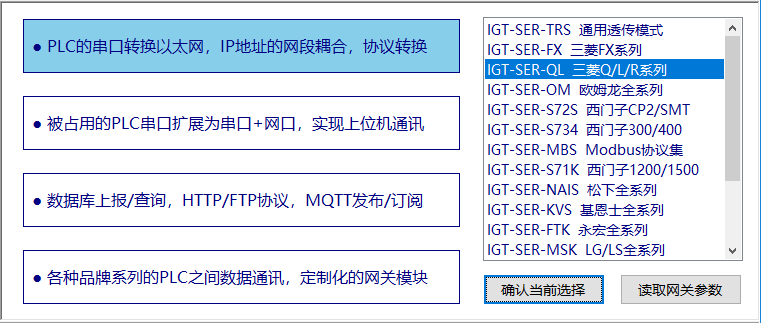

        點‘參數讀取’，然后切換網關的系統型號為‘IGT-SER-QL 三菱Q/L/R系列 ’，點‘確認當前選擇’，然后通過‘參數’->‘參數寫入到網關’下載，‘工具’->‘重啟網關’重啟：


        重啟之后，再次搜索在線網關，系統型號已切換到IGT-SER-QL，然后設置IP地址等參數。
        相關軟件與手冊下載： PLC數據庫網關.rar (1408 K) 下载次数:81

之前看過西門子的帖子，三菱的這里有了，那歐姆龍的PLC設置呢？

引用

引用第1樓一心工控于2020-07-20 14:13發表的  :
之前看過西門子的帖子，三菱的這里有了，那歐姆龍的PLC設置呢？

歐姆龍的出了估計也看不懂，十有八九全英文

謝謝，學習了

歐姆龍也有的

歐姆龍PLC與數據庫雙向通訊：
https://blog.csdn.net/AutoCtrl666/article/details/107533369
