樓主發表于: 2022-09-17 21:39

四個開關，x0,x1,x2,x3
開任意三個亮紅燈y0，
開任意兩個亮黃燈y1，
開任意一個亮綠燈y2。
要實現這個功能用什么思路來設計呢，看書上用的是真值表，然后用邏輯法簡化，再編梯形圖。感覺邏輯簡化看不懂，太麻煩了
有木有好的思路呢。討論一下

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22596 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-05-08
查看twingo49的主題 / 回貼

1樓發表于: 2022-09-17 22:12

只看該作者 | 小中大

開關ON寄存器加1，開關OFF寄存器減1，判斷寄存器內容，等於 3 時Y0 ON，等於 2 時Y1 ON，等於 1 時Y2 ON。

本帖最近評分記錄：

下載積分:+1(mhi007)

下載積分:+2(yangqb)

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2863 個
工控威望: 3635 點
下載積分: 3554 分
在線時間: 3824(小時)
注冊時間: 2007-11-04
最后登錄: 2025-06-19
查看tingfenghu的主題 / 回貼

2樓發表于: 2022-09-18 17:06

只看該作者 | 小中大

SUM指令，
不支持這個指令的，
用For來統計X0—X3里有幾個1，
不用什么真值表。

[ 此帖被tingfenghu在2022-09-18 17:11重新編輯 ]

本帖最近評分記錄：

下載積分:+1(烏龜船長) 好貼好貼！

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

wenqing1012

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 655 個
工控威望: 815 點
下載積分: 2459 分
在線時間: 489(小時)
注冊時間: 2006-11-03
最后登錄: 2025-06-19
查看wenqing1012的主題 / 回貼

3樓發表于: 2022-09-18 21:10

只看該作者 | 小中大

1樓的辦法可以，只是程序有些多。

機會是自己創造的！

cwm0848

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 67 個
工控威望: 187 點
下載積分: 498 分
在線時間: 74(小時)
注冊時間: 2017-03-21
最后登錄: 2025-05-18
查看cwm0848的主題 / 回貼

4樓發表于: 2022-09-18 22:53

只看該作者 | 小中大

見圖，用LD=指令比較好理解

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4755 個
工控威望: 8166 點
下載積分: 17679 分
在線時間: 3311(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-19
查看夢雨天涯的主題 / 回貼

5樓發表于: 2022-09-19 08:14

只看該作者 | 小中大

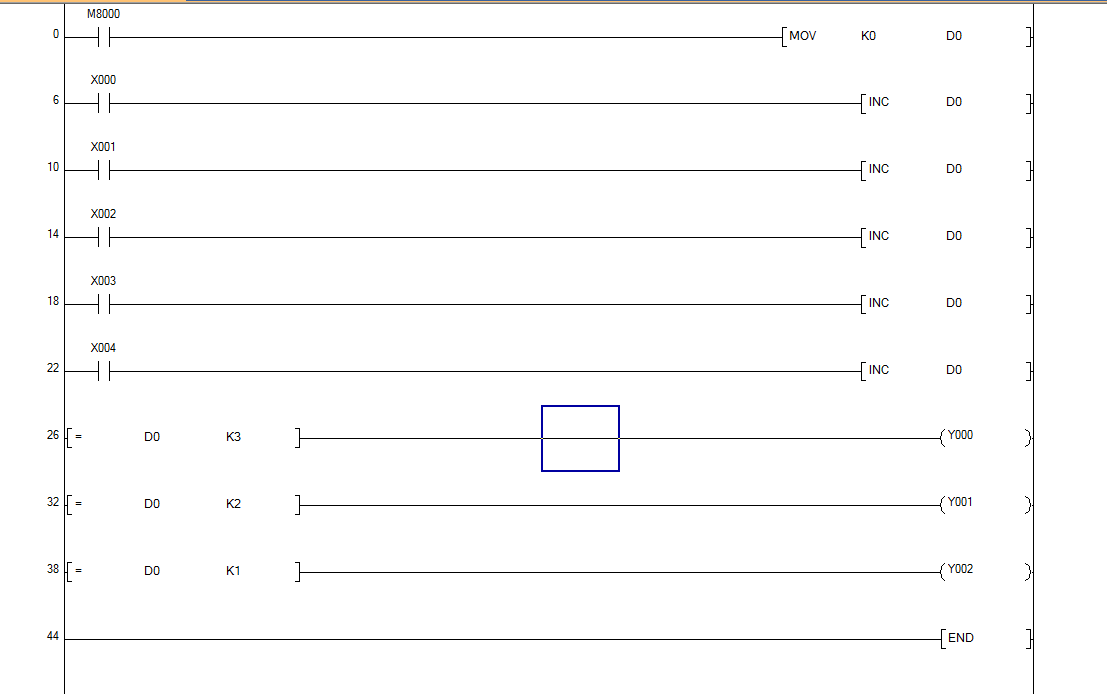

圖片：

管你真真假假，我這個什么PLC都可以

本帖最近評分記錄：

下載積分:+1(山西長治馮) 是我看不明白了？這能行？

下載積分:+1(ajunn) 不錯，加雞腿

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

qwer0987

技術交流郵：jt1803@foxmail.com

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 333 點
下載積分: 3946 分
在線時間: 100(小時)
注冊時間: 2021-08-26
最后登錄: 2025-05-08
查看qwer0987的主題 / 回貼

6樓發表于: 2022-09-19 12:08

只看該作者 | 小中大

1樓的簡潔明了

技術交流郵：jt1803@foxmail.com

renfuliang

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 71 點
下載積分: 407 分
在線時間: 15(小時)
注冊時間: 2021-09-01
最后登錄: 2025-05-26
查看renfuliang的主題 / 回貼

7樓發表于: 2022-09-19 22:22

只看該作者 | 小中大

SUM K1X0 D0
然后D0做比較進行輸出

本帖最近評分記錄：

下載積分:+5(心碎了無痕)

flyjie007

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 83 點
下載積分: 545 分
在線時間: 20(小時)
注冊時間: 2019-10-11
最后登錄: 2025-04-22
查看flyjie007的主題 / 回貼

8樓發表于: 2022-09-21 14:44

只看該作者 | 小中大

引用
引用第5樓夢雨天涯于2022-09-19 08:14發表的 :
管你真真假假，我這個什么PLC都可以

如果多次按X0呢

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4755 個
工控威望: 8166 點
下載積分: 17679 分
在線時間: 3311(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-19
查看夢雨天涯的主題 / 回貼

9樓發表于: 2022-09-21 14:46

只看該作者 | 小中大

引用
引用第8樓flyjie007于2022-09-21 14:44發表的 :

如果多次按X0呢

你猜，我上面不是先清零嗎

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

jimmyhiyawu

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 1001 點
下載積分: 29559 分
在線時間: 66(小時)
注冊時間: 2022-06-20
最后登錄: 2025-06-19
查看jimmyhiyawu的主題 / 回貼

10樓發表于: 2022-09-21 15:29

只看該作者 | 小中大

引用
引用第5樓夢雨天涯于2022-09-19 08:14發表的 :
管你真真假假，我這個什么PLC都可以

好厲害的！一點就通！謝謝您！

heiheiwodeai

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 256 個
工控威望: 378 點
下載積分: 996 分
在線時間: 341(小時)
注冊時間: 2013-03-26
最后登錄: 2025-06-19
查看heiheiwodeai的主題 / 回貼

11樓發表于: 2022-09-21 16:46

只看該作者 | 小中大

有個BUG，按住X0-X4任意一個數會一直加

引用
引用第5樓夢雨天涯于2022-09-19 08:14發表的 :
管你真真假假，我這個什么PLC都可以
