lit25444
紙上得來終覺淺,絕知此事要躬行.
級別: 論壇先鋒
精華主題: 0
發帖數量: 113 個
工控威望: 1075 點
下載積分: 2600 分
在線時間: 212(小時)
注冊時間: 2016-08-20
最后登錄: 2025-07-11
查看lit25444的 主題 / 回貼
樓主  發表于: 3天前

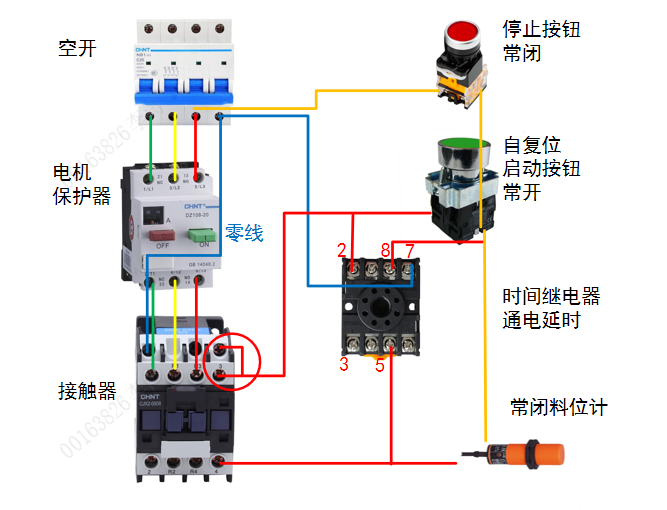

圖片：
①按下啟動，接觸器吸合；
②時間繼電器運行，并保持接觸器自鎖；
③計時到了，料位計如果沒觸發，接觸器繼續吸合，傳感器觸發了，則接觸器斷開
wang620
級別: 略有小成
精華主題: 0
發帖數量: 166 個
工控威望: 212 點
下載積分: 5376 分
在線時間: 105(小時)
注冊時間: 2021-04-27
最后登錄: 2025-07-12
查看wang620的 主題 / 回貼
1樓  發表于: 3天前
看圖沒啥問題，時間繼電器姐的是常閉馬？
樓主留言：
是的，接的常閉，延時斷開
sail88
傻傻滴什么都不懂
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 297 點
下載積分: 3255 分
在線時間: 450(小時)
注冊時間: 2020-08-09
最后登錄: 2025-07-11
查看sail88的 主題 / 回貼
2樓  發表于: 3天前
如果啟動了，接近開關沒料OFF，時間繼電器(5.8腳是常開？常閉？)如果是OFF，啟動不能自鎖，時間繼電器要時間跳轉。
若不0秒跳轉，那沒有必要裝時繼吧。
樓主留言：
時間繼電器接的常閉，延時斷開；目的是一段時間內屏蔽傳感器，啟動一段時間
寒冮孤叟zxz
級別: 略有小成
精華主題: 0
發帖數量: 16 個
工控威望: 236 點
下載積分: 2538 分
在線時間: 31(小時)
注冊時間: 2025-03-19
最后登錄: 2025-07-12
查看寒冮孤叟zxz的 主題 / 回貼
3樓  發表于: 前天
引用
引用樓主lit25444于2025-07-10 15:48發表的 大家看下這個接線圖有沒有問題 :
①按下啟動，接觸器吸合；
②時間繼電器運行，并保持接觸器自鎖；
③計時到了，料位計如果沒觸發，接觸器繼續吸合，傳感器觸發了，則接觸器斷開

時間繼電器和物料檢測光電并聯，目標時間不到，光電斷開接觸器主電路不會斷開8一5通
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1299 個
工控威望: 6130 點
下載積分: 55846 分
在線時間: 1137(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-11
查看john42tw的 主題 / 回貼
4樓  發表于: 前天
應該可以
那時年少
級別: 工控俠客
精華主題: 0
發帖數量: 591 個
工控威望: 2253 點
下載積分: 28536 分
在線時間: 1291(小時)
注冊時間: 2021-03-24
最后登錄: 2025-07-11
查看那時年少的 主題 / 回貼
5樓  發表于: 前天
問題：當時間繼電器還沒到，8-5常閉保持讓接觸器自鎖，此階段料位感應到后也無法斷開接觸器。
樓主留言：
要的就是用時間繼電器屏蔽料位感應一段時間
cvllsem
級別: 論壇先鋒
精華主題: 0
發帖數量: 577 個
工控威望: 1439 點
下載積分: 22 分
在線時間: 158(小時)
注冊時間: 2016-05-14
最后登錄: 2025-07-12
查看cvllsem的 主題 / 回貼
6樓  發表于: 前天
這個圖  畫的有問題
不懈努力,一切皆有可能...沖吧 少年
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1060 個
工控威望: 4903 點
下載積分: 7358 分
在線時間: 2568(小時)
注冊時間: 2010-06-24
最后登錄: 2025-07-12
查看znz43的 主題 / 回貼
7樓  發表于: 前天
為什么不畫原理圖而畫實物接線圖？
樓主留言：
場區水平不高，只能看懂這個
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
sail88
傻傻滴什么都不懂
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 297 點
下載積分: 3255 分
在線時間: 450(小時)
注冊時間: 2020-08-09
最后登錄: 2025-07-11
查看sail88的 主題 / 回貼
8樓  發表于: 前天
[quote]引用第2樓sail88于2025-07-10 22:44發表的  :
如果啟動了，接近開關沒料OFF，時間繼電器(5.8腳是常開？常閉？)如果是OFF，啟動不能自鎖，時間繼電器要時間跳轉。
若不0秒跳轉，那沒有必要裝時繼吧。
看錯
[ 此帖被sail88在2025-07-11 20:27重新編輯 ]
