工控人家園 三菱工控論壇 三菱fx-2ad接線問題？

«
1
2
»
Pages: 2/2 Go

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

12樓發表于: 2009-08-01 09:12

只看該作者 | 小中大

我用的傳感器是0-5V輸出，為了提高分辨率，我調整增益，把2000調到4000.一般出廠是10V4000.一般使用偏移就不要調了。如果沒特別要求，最好別動他，亂了復位不容易。

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

13樓發表于: 2009-08-01 09:26

只看該作者 | 小中大

圖片：

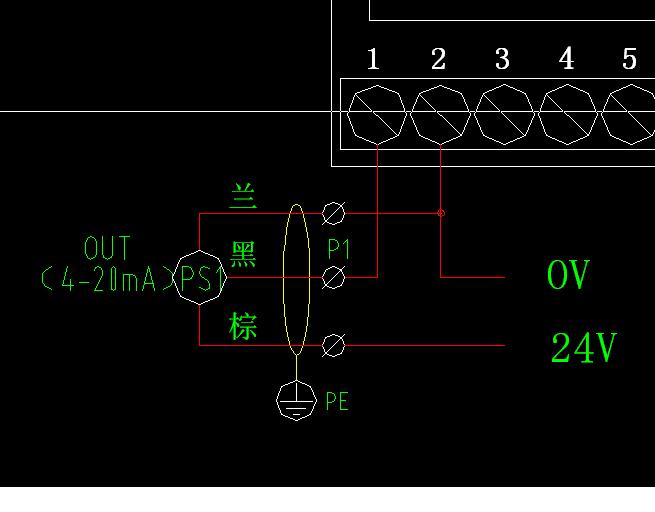

接線應該不會太難，這是我用在西門子ET200S上的接線圖，供參考。

tcx

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 96 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的主題 / 回貼

14樓發表于: 2009-08-01 23:19

只看該作者 | 小中大

小弟不才，還是沒看懂！
能否發個與FX2N-2AD的接線圖，傳感器且是2線的

建筑人生

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 422 個
工控威望: 350 點
下載積分: 486 分
在線時間: 53(小時)
注冊時間: 2008-06-03
最后登錄: 2020-04-27
查看建筑人生的主題 / 回貼

15樓發表于: 2009-08-02 13:27

只看該作者 | 小中大

我用的傳感器是兩芯的，其實是一的開關電路就OK了

tcx

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 96 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的主題 / 回貼

16樓發表于: 2009-08-02 23:13

只看該作者 | 小中大

謝謝大家！已搞定

caihailong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 217 點
下載積分: 498 分
在線時間: 93(小時)
注冊時間: 2007-07-06
最后登錄: 2025-06-16
查看caihailong的主題 / 回貼

17樓發表于: 2010-04-21 14:57

只看該作者 | 小中大

TCX,是怎么搞定的，接線圖能傳上來看看么，我也遇到這問題了！

xiaoqizi

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-13
查看xiaoqizi的主題 / 回貼

18樓發表于: 2010-04-21 21:02

只看該作者 | 小中大

2AD接成電流輸入模式,即VIN與IIN短接后再接至傳感器負極,而傳感器正極接+24V,模塊COM接電源負極即可!

«
