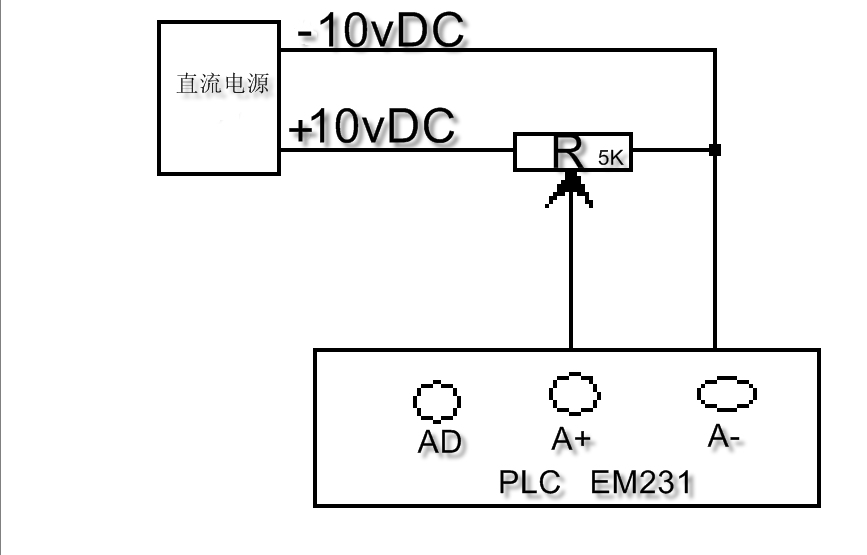

請看圖紙1

樓主要注意了，他的輸入是電流輸入，所以沒有必要區分正負。

嗯，既然是電流輸入，問題1：為何A+和RA端子沒有用短路線連接呢？？（我記得看plc教科書上寫的是電流輸入必須用短路線把R+和RA短接上）；
我以前用的是電流變送器，A—接電流變送器的輸出端，A+接電流變送器的正極輸出端并且和RA端   短接在一起。
問題2：電位器的末端和A—連接在一起。有何意義？？既然是電流模擬量輸入，把這電位器的這端連接線去除掉，電位器的變化也和以前一樣呀，如下圖：電位器看似屬于多余。（但設計者加入了這個多余的電阻應該不是多余的。）請問，電阻這樣接的原理？？

期待大俠指導中。。。。



不懂喲

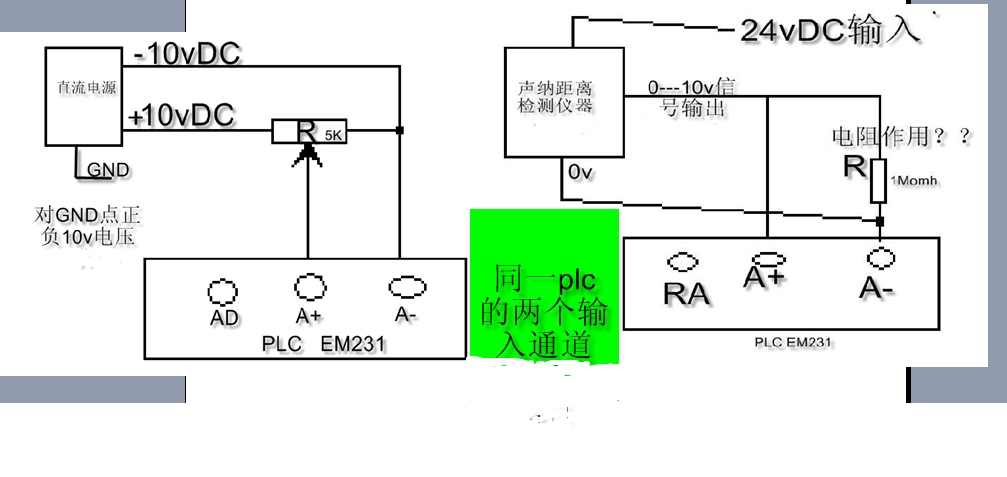

重申一下，廢話（這兩張圖，是同一個em231模塊，不是兩個單獨的模塊，）
這張圖紙是德國或者是丹麥的老外制作的，線路連接的，可能是為其他功能預留的連接方式。
我是向各位請教，這幾個電阻的意義，，覺得這樣連接很怪異。，，，，，，，

圖紙1 那個明顯電壓輸入，那個A 是德國的標注方法，不要一看到A就以為是電流。

這個圖紙，確實是德國人繪制的�；蛘呤欠▏�人，因為我們那里是德文，英文圖紙，公司里也有很多的法國人，但是很多東西都是德文和英文的，估計樓上說的對，應該是德國人繪制的

不知道樓主注意到DIP沒？
通過設置DIP開關，模塊可以工作于正負5V輸入模式下。

第一幅圖應該只能在0--20V之間調節，不可能會負電壓。
